Filtros de Ar

• Perfil Ultra Fino


• Lindo Acabamento
• Fáceis de limpar - Superfície
  Polida
ø Saída de Ar conforme padrão

dos dutos comerciais

em  PVC rígidos

• Nova grade traseira auto
  fechante para a linha
  R10 - C10 - D10 - E10
• Os únicos a utilizar rolamentos
   blindados
• Utilizam plásticos de engenharia

com aditivos anti UV e

retardantes de chama


Catálogo em



 Qualidade

Classe

Beleza










Econômicos  • Pequenos  Potentes  Eficientes

Catálogo em


• Perfil Ultra Fino

E10

E15

Catálogo em

Catálogo em






Novas hélices de alto desempenho



Linha 10

Linha 15

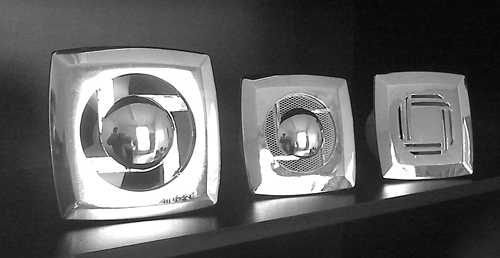

 Espelhados




Airfan D10 cromado
Modelos Especiais

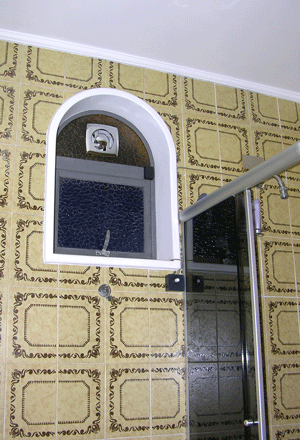

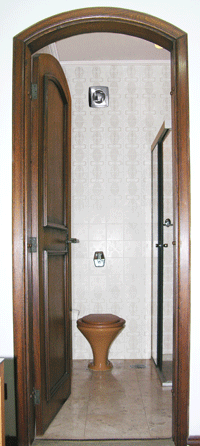

Lavabos e Banheiros








Grades com Perfis Ultra
Finos nas Linhas C - D - E
















• Dutos Flexíveis

• Até ø 22" - ø 550mm

• Super resistentes

• Ideais para ar

• Peças com até 10 metros

• Sem Isolamento

• Com Isolamento Térmico

• Com Isolamento

Termo Acústico

• Aplicações especiais

• Varios materiais

• Térmicos e Acústicos
• Peças com 6 metros

• Varios diâmetros

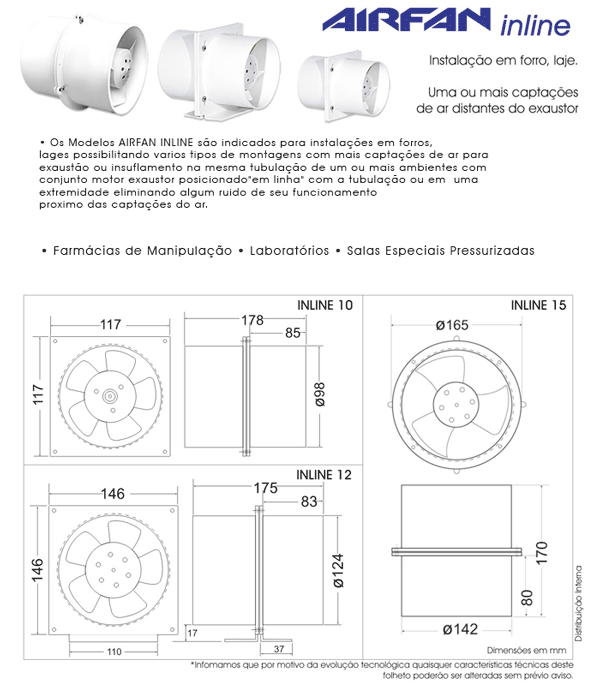

Solução em renovação de ar com ruído reduzido

      • Utilizam 2 motores com rolamentos blindados



Modelos:  ø 100mm

ø 125mm  ø 150mm

• Instalação em Tetos - Forros - Lajes
• Exaustão ou Insuflamento
• Ruído reduzido com instalação embutida no forro

Instalação em dutos rígidos ou flexíveis

Captores / Difusores de ar para acabamento

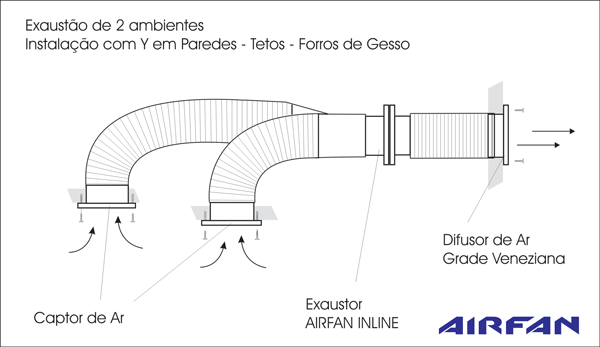

• Kit's Inline - Captores de Ar + Duto + Exaustor




2 motores


Vazão e pressão otimizadas -
Motores especiais proporcionando vazão e pressão otimizadas

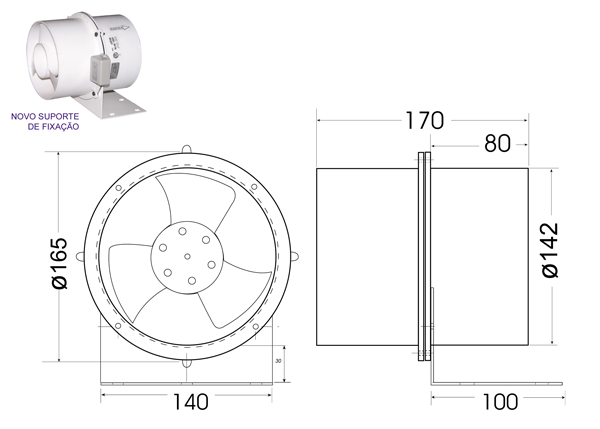

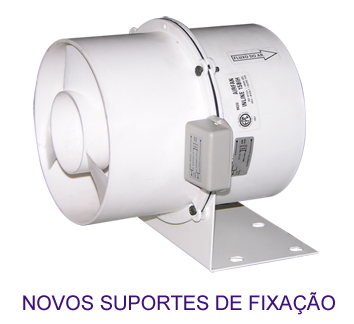

Linha INLINE >>

  Projetos personalizados - Consulte nosso depto técnico>>


Contrôle de Rotação - Especiais para motores













  Benefícios da Renovação do Ar



• Evite a proliferação de fungos, ácaros e bactérias causada pela

umidade em móveis, objetos e toalhas molhadas

• Elimine maus odores e vapor em sanitários

e lavanderias conservando a pintura de tetos, paredes, objetos

• Efetue a exaustão de fumaça em ambientes fechados

• Ambientes para Fumantes, Vestiários

• Salas com Computadores, Dormitórios, Ambientes Confinados





                  • D10



D15

O modelo D15R MI promove o fluxo de ar invertido sendo utilizado na captação do ar externo e filtrado.
Renovação do Ar em ambientes climatizados.
Troca Rápida de Filtro de Ar pela grade
Atende ABNT NBR 16401-x
 D15R MI

Catálogo em




• Com nova grade

traseira veneziana auto

fechante com encaixe

para duto na Linha 10


• Fáceis de limpar
• Superfície Polida
Injetados em ABS
Mais Bonito
Mais Discreto
Perfil Ultra Fino
• Grades Auto Fechantes
• ø 100mm
• ø 125mm
• ø 150mm



Airfan R10  - R12 Dual >>

Para espaços retangulares >>






Aplicações especiais


D25R Industrial

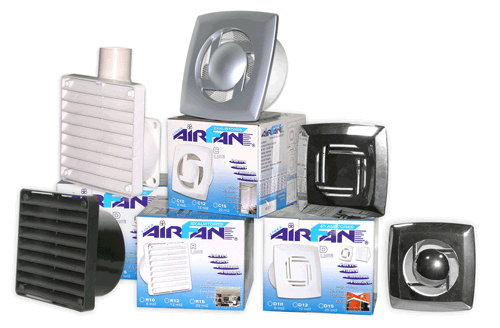

• Kits de Instalação Completos

Dute Flexível

Sensor automatico com timer

Nova grade auto fechante

Valvula anti retorno de ar



Acessórios e opcionais >>



Modelos:

AIRFANKIT 10 AIRFANKIT 12 AIRFANKIT 15
R10 - C10 - D10 - E10 R12 - C12 R15 - C15 - D15 - E15
Até 158 m3/h Até 312 m3/h Até 482 m3/h
Duto ø 100 mm 4" Duto ø 126 mm 5" Duto ø 150 mm 6"

» Exaustores Airfan Kit's







Comércio - Industria


Linha AK
Linha AK Inline Centrífugo    • Alta pressão
•  ø 100mm  ~  ø 315mm


Residência - Comércio - Industria



Linha AT

Linha AT Inline Mixed flow    • Alta vazão e pressão

•  ø 100mm  ~  ø 200mm

Exaustão - Insuflamento - Renovação de Ar - Pressurização de Ambientes
Captação de ar externo para ambientes com ar condicionado
Climatização de ambientes adjacentes
Linha INLINE PRO >>

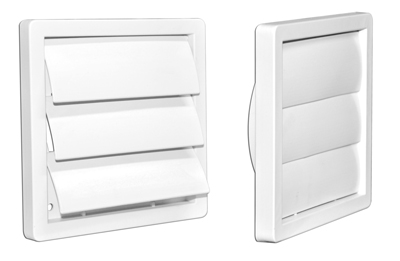

Grades de Ventilação


GP3512                            • GP4512


Acessórios e Opcionais >>

Aplicações e Ilustrações >>


    • Captores - Difusores  de Ar Linha BA


BA100 - ø 100mm
BA125 - ø 125mm
BA150 - ø 150mm
BA200 - ø 200mm
      • Vazão Ajustável












Design e Qualidade incomparáveis.

 Desenvolvidos e produzidos no Brasil  com características

técnicas para trabalho contínuo de acôrdo com nossas condições climáticas

A LINEA AIRFAN  é fabricada pela Eletro Plasticos Caramuru Ltda presente no mercado nacional desde 1957 e que através de seus inúmeros

produtos fabricados diferenciados, atendem aplicações específicas, direcionados para o mercado residencial, comerciail e industrial

A LINEA AIRFAN identificada e classificada pela Portaria 371 do Inmetro é fabricada de acôrdo com as normas IEC 60335-2-80 e  ABNT NBR

 NM 60335-2-X, vigentes e  recebem o sêlo de conformidadedo INMETRO  nos aparelhos e na embalagem dos mesmos.

A LINEA AIRFAN foi desenvolvida em várias dimensões e potencias  para regime de trabalho contínuo e em ambientes agressivos
Dimensionalmente no segmento da construção civil encaixam perfeitamente nos novos padrões atuais de  tubulações de PVC em mm
Com motores especiais protegidos e utilizando rolamentos blindados, proporcionam conforto e bem estar em ambientes com pouca ou nenhuma

troca de ar natural podem ser instalados em tetos, paredes, lavabos, cozinhas, lavanderias, sanitários, homecar, embarcações, janelas



e em uma infinidade de pequenos, médios e grandes ambientes.


Oferecemos uma ampla linha de acessórios opcionais como grades, válvulas anti retorno de ar e conexões >>
• Todos nossos exaustores podem ser utilizados com Sensores de Presença Especiais para Acionamento Automático com Timer >>
• Acessório indispensável em sanitários


» Como selecionar o modêlo mais adequado de acordo com a metragem cúbica de seu ambiente >>



Linha Construção Civil
Catálogo em

Para motor de maior potencia
ver tabela abaixo Cod. RH

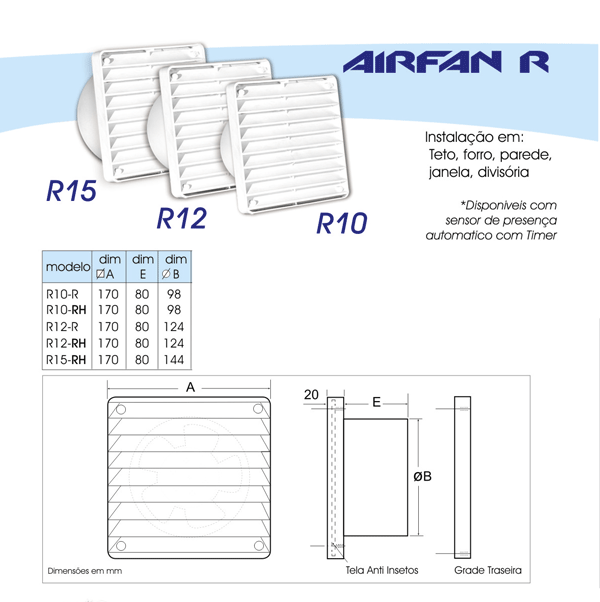

R10 R12 R15



Instalação Linha R >>



Acompanha nova grade auto

fechante para a Linha

C10 - D10 - E10 - R10 >


Modelo R10 R12

R15

Ambientes m2 7 9 16
Ambientes m3 20 28 48

ø Saída Ar mm

98 124

144

m3/h

134

213

320

Pa 60 65 75

rpm

2800 2870

2000

dB(A)

<45 <47

<42

W

28/21 27/20

33/25

Hz

60 60 60

V

Bi Volt Bi Volt Bi Volt

Exaustor + 2 Grades + Tela Anti Insetos

BIVOLT 127V/220V

Garantia de 3 anos na Linha Rolamento





Acessórios e Opcionais >>


Catálogo em

Para motor de maior potencia
ver tabela abaixo Cod. RH

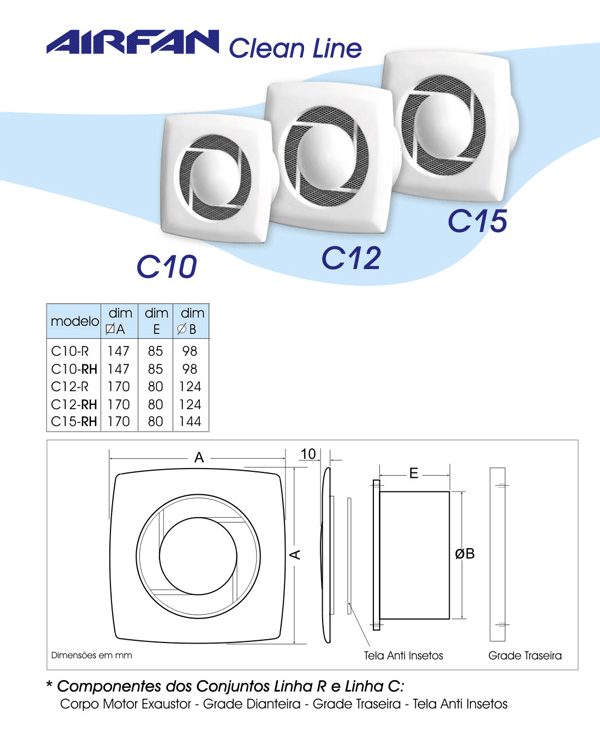

C10 C12 C15



Instalação Linha C - D >>


Acompanha nova grade auto
fechante para a Linha
C10 - D10 - E10 - R10 >

Modelo C10 C12 C15
Ambientes m2 7 9 16
Ambientes m3 20 28 48

ø Saída Ar mm

98 124 144
m3/h

134

213

320

Pa 60 65 75

rpm

2800 2870

2000

dB(A)

<45 <47

<42

W

28/21 27/20

33/25

Hz

60 60 60

V

Bi Volt Bi Volt Bi Volt

Exaustor + 2 Grades + Tela Anti Insetos

BIVOLT 127V/220V

Garantia de 3 anos na Linha Rolamento

Aplicações e Ilustrações>>

Acessórios e Opcionais >>




Catálogo em

Para motor de maior potencia
ver tabela abaixo Cod. RH

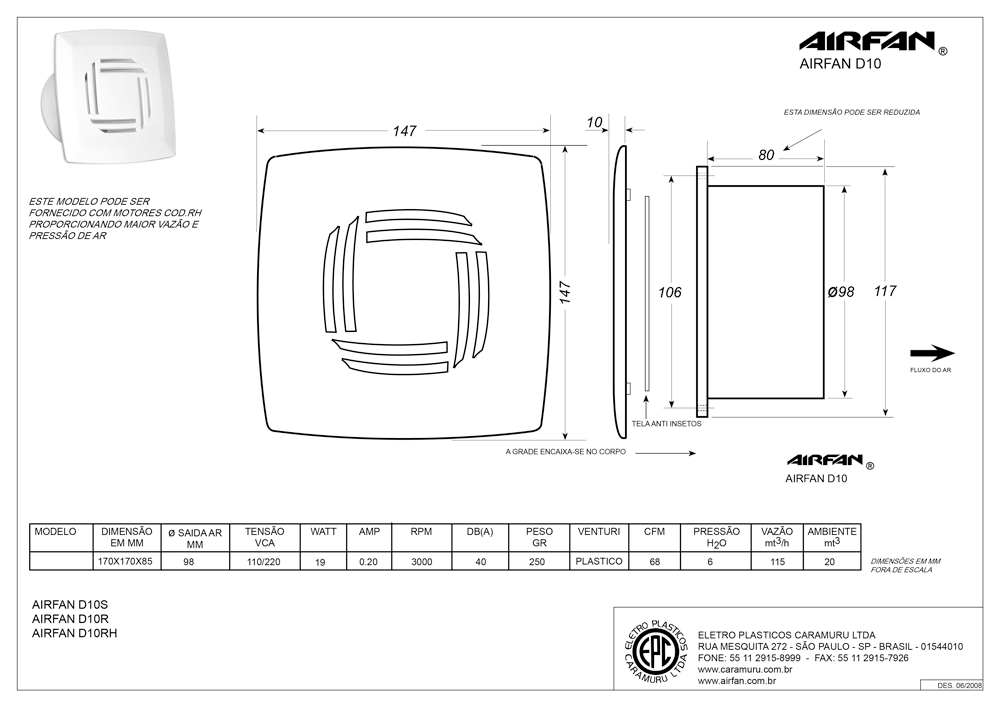

D10 D15 D15RMI



Instalação Linha C - D >>

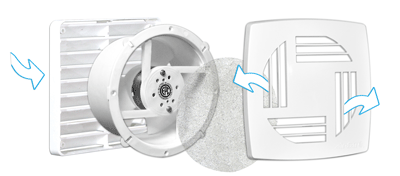

O modelo D15RMI promove o Fluxo do Ar

no sentido inverso aos exaustores

efetuando a captação do ar externo

para o ambiente interno filtrando-o.



Acompanha  grade traseira veneziana fixa

Modelo D10 D15

D15RMI

Ambientes m2 7 16 16
Ambientes m3 20 48 48

ø Saída Ar mm

98 144

144

m3/h

134

320

290

Pa 60 75 75

rpm

2800 2000

2000

dB(A)

<45 <42

<40

W

28/21 33/25

33/25

Hz

60 60 60

V

Bi Volt Bi Volt Bi Volt

Exaustor + 2 Grades + Tela Anti Insetos

BIVOLT 127V/220V

Garantia de 3 anos na Linha Rolamento





Acessórios e Opcionais >>

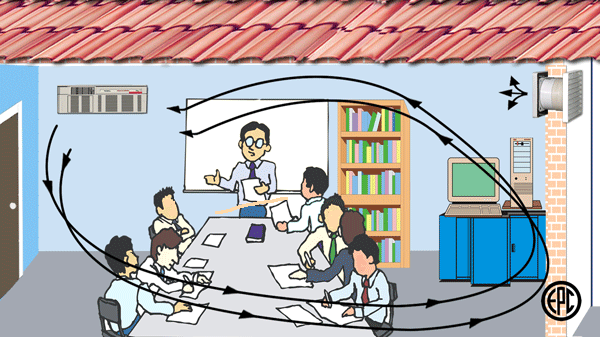

Insuflamento de Ar - Redução da Taxa de CO2

  Captação de Ar externo com filtro substituível

D15R MI
Filtro G4 ou M5 conforme Norma ABNT NBR 16401
Instalação embutida em paredes, para ambientes sem renovação de ar, com

filtro de troca rápida pelo lado interno do ambiente

Tem como finalidade reduzir a taxa de CO2 em ambientes climatizados ou não
• Devido a utilização do elemento filtral a vazão do ar é reduzida não prejudicando ambientes climatizados

• Consulte-nos para esclarecimentos e projetos especiais


Acessórios e Opcionais >>

Aplicações e Ilustrações>>



Catálogo em

Para motor de maior potencia
ver tabela abaixo Cod. RH

E10 E15



Instalação Linha C - D - E >>





Acompanha  grade traseira veneziana fixa


Modelo E10 E15
Ambientes m2 7 16
Ambientes m3 20 48

ø Saída Ar mm

98 144

m3/h

134

320

Pa 60 75

rpm

2800 2000

dB(A)

<45 <47

W

28/21 33/25

Hz

60 60

V

Bi Volt Bi Volt

Exaustor + 2 Grades + Tela Anti Insetos

BIVOLT 127V/220V

Garantia de 3 anos na Linha Rolamento





Acessórios e Opcionais >>



Maior área de captação de ar

Novo design


• As grades dianteiras desta linha tem maior área de captação de ar proporcionando maior ediciência do exaustor.
Pequenos, Duráveis e Eficientes
• Devido nossas novas hélices de alto rendimento proporcionam maior trocas de ar por hora com menos ruído.
• Instalados em tetos ou paredes são discretos pois tem a espessura de suas grades mais baixa dao mercado.

• São fabricados comr 4 tipos de motores
• Modelos S com mancais sinterizados
• Modelos SH com mancais sinterizados e maior potência
• Modelos R com rolamentos blindados proporcionando maior vida útil
• Modelos RH com rolamentos blindados e maior potência

 • Os modelos com rolamentos blindados devem ser utilizados quando em instalação em tetos e forros
 • Proporcionando maior vida útil devido o posicionamento do exaustor










Linha Aplicações Especiais e Industriais



141 m3/h

170 x 170 x 25 mm

168 m3/h

Paineis e Aplicações especiais AC

170 x 170 x 40 mm

Saída do Ar ø 120mm

1 ou 2 Grades

Bi Volt 127V/220V

Garantia de 2 anos

Cores: Branco ou Preto


163 m3/h

170 x 170 x 25 mm

Paineis e Aplicações especiais DC

12 VDC - 24 VDC - 48 VDC

Ultra Finos

Garantia de 2 anos

Cores: Branco ou Preto







163 m3/h

170 x170 x 80 mmo

Saída do Ar ø 125

Veículos - Caminhões- Embarcações

12 VDC - 24 VDC - 48 VDC




Outros modelos a disposição


Estes modelos podem ser

fornecidos com o fluxo do ar em ambos

os sentidos sem inversão do corpo

São exaustores e insufladores especiais de

baixo consumo utilizando motores com

tecnologia Brushless (sem escovas)



Aplicações  em locais com
indisponibilidade de corrente alternada


Mini Motores Industriais
Aplicações Especiais Alta Temperatura

 *Linha PRO cabos em silicone




Aplicações especiais
Utilizados em condensadores, evaporadores
desumidificadores, secadoras de roupas
refresqueiras. balcões frigoríficos, freezers
compressores,agitadores, coifas, exaustores

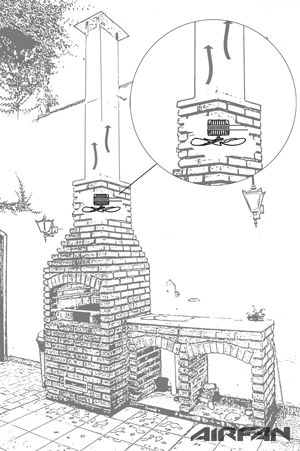

purificadores de ambientes, churrasqueiras
unidades refrigeradoras, elevadores
aviários,ventilação em geral

MC 150AL / PRO
MC 200AL / PRO
MC 250AL / PRO
MC 300AL / PRO

bivolt 127V/220V

Linha AL - Possuem cabos protegidos por

manta em fibra de vidro siliconado

Linha AL  PRO - Possuem alem da

proteção por manta em fibra de vidro

siliconada possuem tambem seus  cabos em

silicone

Conheça a linha completa


• Ver especificações técnicas

na tabela abaixo

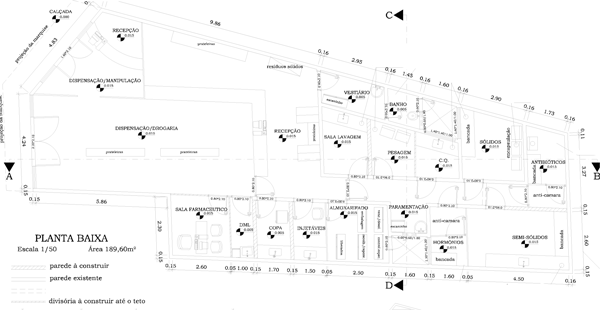

Farmácias Magistrais

Projetos personalizados




Farmácias  Magistrais • Laboratórios • Salas Dedicadas Pressurizadas

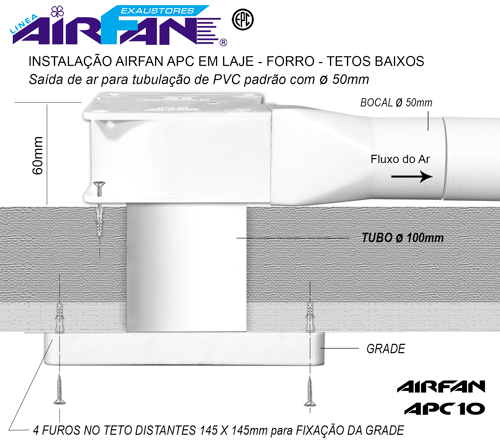

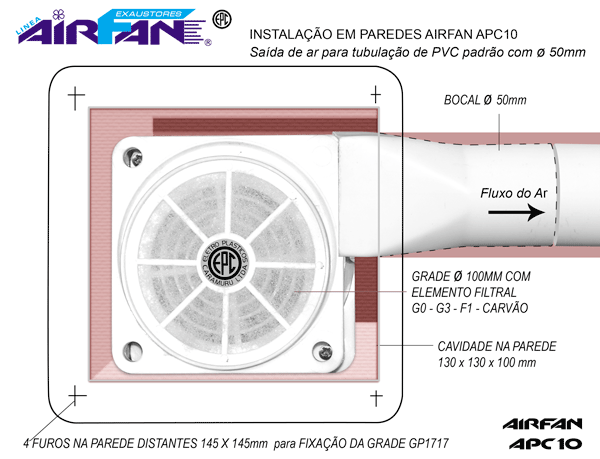

APC10GFV






  Grade de encaixe com filtro

G4-  M5 - Carvão Ativado

 Facilmente substituível

• Acoplando tubo ø100 mm

APC10GFV120

Com Filtro e Grade veneziana
120 x 120 mm
    APC10

Micro Manômetros de

 Pressão Diferencial

Digitais ou Analógicos
Linha AL

Pressurização

Modelo APC10 APC10H

ø Saída Ar

50 mm 50 mm
m3/h 65 74
Pa 100 130

rpm

2600 3000

dB(A)

45 51

W

25 40

V

Bi Volt Bi Volt

BIVOLT 127V/220V

Hz: 60



• Capelas de pesagem

• Encapsulamento

• Pequenas cabines de pintura

• Pequenas Estufas








Montagem em Capela de Pesagem
Potencia Variável mediante CR
Vazão: 74 m3/h
Pressão (Pa):130 - ø Saída Ar 50mm
Bivolt 127V/220V


Digital Portátil com Maleta e acessórios

Utilizados em cabines e ambientes
pressurizados de farmácias e
laboratorios








Alta Precisão

• Varios Modelos e Escalas






Linha AS

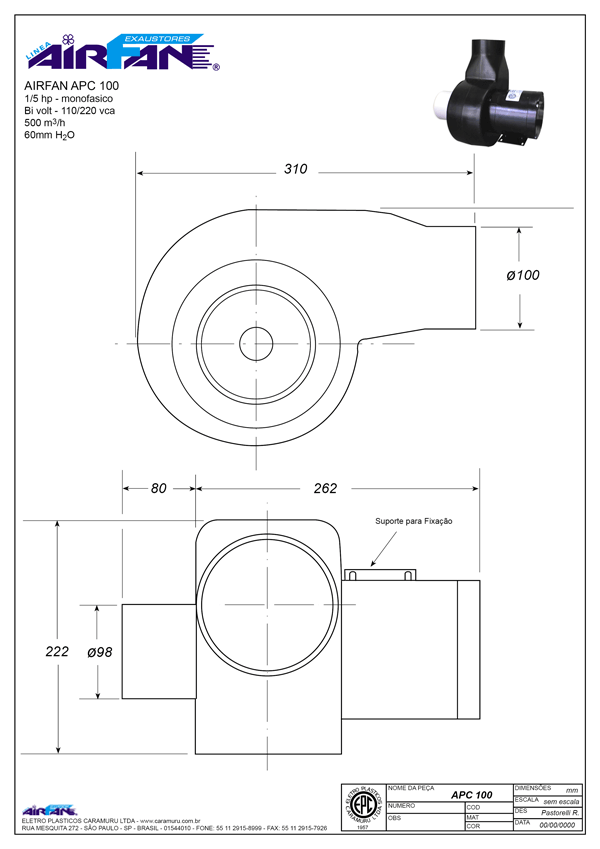

APC 100

Vazão 500 m3/h

Pressão 60 mmH2O



APC 50

Vazão 160 m3/h

Pressão 60 mmH2O



APC 400 -  APC 400 B15

Vazão 290 m3/h

Pressão (Pa): 230



Montagem em Capelas







APC 200

Pressão (Pa): 800

Vazão 750 m3/h





APC 230

Pressão (Pa): 1200

Vazão 1400 m3/h



Trifásicos 1, 2, 3 HP




 • Grades Plasticas

Filtros de Ar



Veneziana auto fechante

Veneziana fixa


Pressurização

Modelo APC100 APC400

ø Saída Ar

100 mm 100 mm
m3/h 500 290
Pa 600 230

rpm

3500 2350

dB(A)

74 52

W

150 80

V

Bi Volt 127V ou 220V


Acessórios e Opcionais >>

Aplicações e Ilustrações>>



APC400

APC400B15
















Alta Pressão e Vazão de ar



Os exaustores e insufladores

centrífugos são utilizados em sistemas

onde alta pressão é necessária,

com dutos de grande

comprimento, varios captores

ou difusores de ar, pressurização

de ambientes especiais



Estes tipos de exaustores tem como

característica gerar maior pressão com

menor vazão de ar em relação a

exaustores ou ventiladores axiais.



Tubulações muito extensas com curvas

e desvios causam perdas no sistema

necessitando-se de maior pressão

(força) para deslocar o ar.







Quaisquer obstáculos, além dos citados,

como Filtros, Válvulas, Grades e

outros acessórios faz-se necessário o

uso de maior pressão produzida pelo

equipamento obtendo-se assim

eficiência plena no sistema





Varias dimensões >>

• Filtros de ar Classes G0 - G4
M5 - Carvão Ativado
Planos e Plissados






Filtros - Literatura geral >>

Acessórios e Opcionais >>



        Pressurização
  Utilizam 2 motores com rolamentos



• Veja característicass técnicas

e desenhos na tabela abaixo

Solução em renovação de ar com ruído reduzido

Para maior redução de ruído utilizar duto Termo Acústico

• Vários Modelos

ø 100mm - ø 125mm

ø 150mm - ø 250mm

• Motores BIH de maior potência

aplicações especiais

• Instalação em Forros distante

da Captação do Ar

• Maior Desempenho
• Vazão e Pressão otimizadas
• Baixo Consumo - Bi Voltagem
• Baixo Ruído
• Motores com Rolamentos

INLINE 10 >>

INLINE 15 >>

Catálogo em
 • Podem trabalhar na Hozizontal ou Vertical
  Modelos Tubeaxiais Inline BIH  e APC100  para pressurização


  Pós - Gases - Odores com Carvão Ativado

 • Classes de filtragem conforme Norma ABNT NBR 16401


 • Kits com motor exaustor

HEPA






Kits para maquinas de corte a Laser Caixas de Filtragem Sistemas Dutados
Filtragem com Carvão Ativado
Caixas de Distribuição de Ar CDA5 Caixas Plásticas sob encomenda



Efetuam auto equalização

mais eficiente em um

sistema com vários

captores de ar




» Nosso depto de engenharia fornece informações e projetos

para montagem de salas pressurizadas


Captores de Ar Difusores Válvulas Anti Retorno
ø 100mm a ø 250mm Para Bancadas



Especialmente utilizados em:



Farmácias Magistrais • Laboratórios • Salas Dedicadass Pressurizadas



Utilização com Caixas de Coleta e Filtros de Ar Classes G0 - G4 - F5 - HEPA

Classes de filtragem conforme Norma ABNT NBR 16401



AIRFAN INLINE



Instalação em exaustão com Y de 45o - Instalação em linha



Os Modelos axiais AIRFAN INLINE  e APC 100 centrifugo

são indicados para instalações em forros, lages, áreas externas protegidas,

possibilitando vários tipos de montagens com mais captações de ar para

exaustão ou insuflamento na mesma tubulação de um ou mais ambientes

com conjunto motor exaustor posicionado "em linha" com a tubulação ou

em uma extremidade eliminando algum ruído de seu funcionamento

próximo das captações do ar.



• Exaustão ou Insuflamento centralizados

Acessórios e Opcionais >>

Aplicações e Ilustrações>>


Captores de Ar Posicionáveis - >> Linha Sugaflux


• Inúmeras aplicações

Exaustão de Fumaça

Exaustão de Pós

Permite posicionamento localizado


Sem Motor Com Motor RH

Acessórios e Opcionais >>



Dimensional

Pode utilizar Filtro de Carvão Ativado para gases
• Filtros de ar Classes G0 - G4 - F5 - Carvão Ativado
Planos e Plissados de quaisquer dimensões sob encomenda
Classes de filtragem conforme Norma ABNT NBR 16401






Grade Difusora de Ar ø 125mm Válvulas anti retorno ø 100mm - ø 125mm - ø 150mm














Para instalações de salas dedicadas com Pressão Negativa ou Pressão Positiva,



RDC 214 RDC 67 e suas atualizações >>

Estéreis, Antecamaras,  fornecemos equipamentos, acessórios e todas



Boas Práticas de Manipulação de Preparações Magistrais e Oficinas

informações necessárias e sugestões pertinentes sobre Insuflamento, Exaustão



para Uso Humano em Farmácias

Coleta e Filtragem do ar de pós e gases de acôrdo com dimensões, cálculos e



• Kit de Insuflamento - Captor de ar - Insuflador - Caixa de Filtragem G4

normas de segurança ambientais exigidas de seu ambiente de trabalho.



• Kit de Exaustão - Captor de ar - Exaustor - Válvula AR - Caixa de Coleta F5

•  Não apresentamos ilustrações detalhadas  de ambientes pressurizados,



Dimensionados atendendo  exigências atuais  da Anvisa

preservando assim, a privacidade de nossos clientes



Classes de filtragem conforme Norma ABNT NBR 16401

Entre em contato com nosso Depto Técnico >>

  estudos


• Aplicações da LINEA AIRFAN

Residenciais Comerciais Industriais
Sanitários • Farmacias • Climatização em geral
Dormitórios Laboratórios • Salão de Cabeleireiros
Lavanderias Áreas de Pintura • Vestiários
Cozinhas Lan Houses • Envase de Bebidas

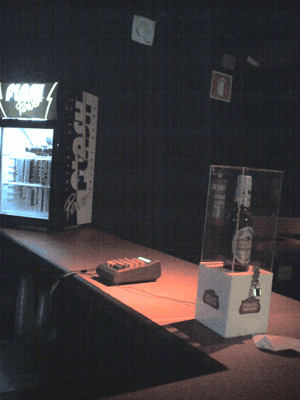

Garagens Bares e Restaurantes

Cosméticos, Químicos

Sala de Jogos Proteção de Documentos Criadouro de Animais

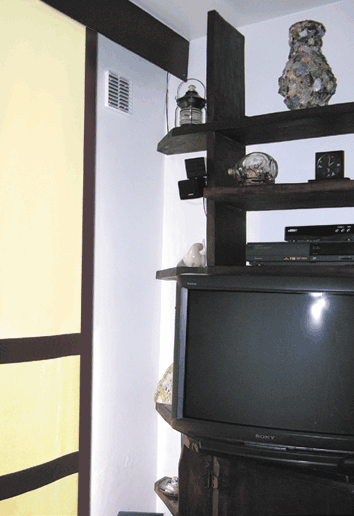

• Sala de TV Consultórios Médicos Estufas
• Home Theater Podologia Galpões
Escritórios • Sistemas para Pet Shop

Acessórios >>

Consulte nosso Depto de Engenharia

Ilustrações e Aplicações >>





Exaustão de Fumaça



Podemos observar também a necessidade da exaustão do ar em locais específicos para fumantes principalmente em empresas e salas de recreação, computadores, home theater,TV etc



Troca de Ar - Alergias

Conforme estudos internacionais não foram definidas ainda regras ou normas rígidas para o volume necessário da troca de ar em um ambiente em relação a alergias ou fumantes. O Environmental Health & Safety Department sugere como razoável pelo menos 6 ACH (trocas de ar por hora) do ambiente calculada em mts3/hora.



Odores

Ambientes fechados ou com pouca ventilação são os maiores causadores de

maus odores, mofo e bactérias.

Sistemas especiais para Pet Shop



 Versatilidade em Aplicações Especiais  >> Baixo Ruído

Baixo Ruído é uma característica necessária em locais como dormitórios, estúdios de gravação e outros. Assim sendo a Linea Airfan devido a sua variedade de modelos INLINE e acessórios como Dutos Acústicos atende sua necessidade na melhor maneira possível aliando alta qualidade e baixo consumo a um custo reduzido.
 Contrôle de Velocidade >>
Utilizando nosso controle de velocidade controla-se a rotação do exaustor
diminuindo possível ruído necessário em ambientes especiais.

Elemento Filtral com Carvão Ativado

>>

Estes Elementos Filtrais podem ser fornecidos impregnados com Carvão Ativado para adsorção de odores, substancias gasosas  como hidrocarbonetos, compostos de elementos inorgânicos, odores de fumaça e outros.

Exaustores

Os aparelhos desenvolvidos pela EPC contam com alto padrão de qualidade na confecção dos motores e dos elementos do conjunto,que são injetados com os melhores materiais plásticos de engenharia produzidos no país e,ou importados como venturi, hélices, e componentes internos.



Consulte nosso Depto de Engenharia





Acessórios e Opcionais >>

• Filtros de Ar Classes G0 - G4 - F5 - HEPA - Carvão Ativado >>



Nossos aparelhos são fornecidos com uma Tela Anti Insetos com uma densidade celular calculada afim de não diminuir sua capacidade de exaustão, devendo ser limpo periodicamente devido acúmulo natural de poeira.

Nos casos de movimentação do ar de um ambiente para outro ou de uma sala climatizada  para outra sugerimos a utilização de nosso Elemento Filtro de Ar Classe G4.

Para se evitar a entrada ou retorno do ar do ambiente externo, tetos, ou shaft de edificações quando o exaustor estiver desligado, pode-se utilizar nossas novas Válvulas Anti Retorno de Ar internas se desejado. Estas válvulas encaixam na parte traseira dos exaustores permanecendo fechadas quando o exaustor estiver desligado, vedando uma possível entrada do ar externo contaminado  para o ambiente , e abrindo-se automaticamente quando o mesmo é ligado.

Importante: Os Elementos Filtrais e Telas devem ser substituídos assim que percebida perda da eficiência da exaustão ou notando-se acúmulo de poeira no mesmo através de verificação a cada 3 meses dependendo de sua utilização.Deve-se estar ciente que qualquer acessório como Válvulas ou Elementos Filtrais sempre diminuirão um pouco a capacidade de exaustão ou insuflamento de qualquer exaustor ou insuflador




Linha C - D - E - R com rolamentos blindados

Linha INLINE   com rolamentos blindados

Para aplicações especiais podem ser fonecidos com rolamentos blindados em aço inox

Dando preferência a produtos nacionais você incentiva o desenvolvimento de novos produtos e colabora com o desenvolvimento de nosso país





      Qualidade - Durabilidade - Baixo Ruído

Uso Contínuo

Os modelos dos exaustores codificados com a letra R utilizam motores com  rolamentos de esferas de alta precisão e durabilidade duplamente blindados possuindo também um tratamento especial para trabalho em ambientes agressivos com poeira, vapor, umidade e protetor térmico contra super aquecimento, proporcionando assim uma longa vida útil estimada de L10 50000 hs a 20oC livre de manutenção.

Os modelos dos exaustores codificados com S utilizam motores com  mancais sinterizados possuindo as mesmas características protetivas da linha R proporcionando também uma longa vida útil a um custo mais acessível

• Os modelos dos nossos exaustores codificados com BI, no caso nossos Modelos Airfan Inline utilizam 2 motores com rolamentos duplamente blindados proporcionando maiores vazão e pressão de ar.

• Os modelos dos aparelhos codificados com RH ou SH utilizam motores mais potentes proporcionando maiores vazão e pressão de ar.

• Nossos motores são BIVOLT 127V/220V

• Laboratório completo de ensaios elétricos e fluido mecânicos



» Vida útil L10

• Os exaustores da Linha C, Linha R, Linha D, Linha E residenciais acompanham:

• Conjunto motor exaustor

• 2 grades sendo uma dianteira e uma traseira para acabamento

• Tela anti insetos
• Conector elétrico

• Buchas plásticas e parafusos para fixação

• Manual de instalação

• Certificado de garantia




 • Preços especiais para grandes quantidades

 » Cadastre-se

• Solicite ou cadastre sua empresa e mantenha-se  atualizado

sobre novos lançamentos, descontos e promoções especiais






Qualidade - Confiabilidade - Custo Reduzido

Assistência Técnica Permanente



 » Equipe de instalação altamente qualificada - Consulte

   Aparelhos Certificados pelo INMETRO

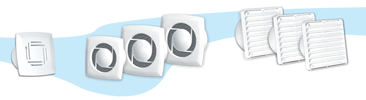

             C10              C12                 C15                   R10                    R12                    R15                         D10                   D15                    D15RMI                   E10                 E15

Linha Airfan Construção Civil

Até 50 m2

Exaustão - Insuflamento - Lavabos - Banheiros - Ambientes residenciais e comerciais

Des  Airfan Linha 10 Dimensões em mm ø saída ar mm  Tensão   V W Hz rpm dB(A) Peso kg Venturi Mancais Vazão CFM Pressão (Pa) Vazão m3/h Ambiente

Acessórios Opcionais
ø 100mm - 4" m3 m2

AIRFAN  E10S 147X147X85 98 BIVOLT 127V/220V 28/21 60 2800 <45 0.60 Plástico Sinterizado 78 60 134 20 7 SP - CV - VA
  AIRFAN  E10R 147X147X85 98 BIVOLT 127V/220V 28/21 60 2800 <45 0.60 Plástico Rolamento 78 60 134 20 7 SP - CV - VA
  AIRFAN  E10SH 147X147X85 98 BIVOLT 127V/220V 29/22 60 3300 <47 1,00 Plástico Sinterizado   65 158 24 8 SP - CV - VA
  AIRFAN  E10RH 147X147X85 98 BIVOLT 127V/220V 29/22 60 3300 <47 1,00 Plástico Rolamento   65 158 24 8 SP - CV - VA

AIRFAN  D10S 147X147X85 98 BIVOLT 127V/220V 28/21 60 2800 <45 0.60 Plástico Sinterizado 78 60 134 20 7 SP - CV - VA
  AIRFAN  D10R 147X147X85 98 BIVOLT 127V/220V 28/21 60 2800 <45 0.60 Plástico Rolamento 78 60 134 20 7 SP - CV - VA
  AIRFAN  D10SH 147X147X85 98 BIVOLT 127V/220V 29/22 60 3300 <47 1,00 Plástico Sinterizado   65 158 24 8 SP - CV - VA
  AIRFAN  D10RH 147X147X85 98 BIVOLT 127V/220V 29/22 60 3300 <47 1,00 Plástico Rolamento   65 158 24 8 SP - CV - VA

AIRFAN  C10S 147X147X85 98 BIVOLT 127V/220V 28/21 60 2800 <45 0.60 Plástico Sinterizado 78 60 134 20 7 SP - CV - VA
  AIRFAN  C10R 147X147X85 98 BIVOLT 127V/220V 28/21 60 2800 <45 0.60 Plástico Rolamento 78 60 134 20 7 SP - CV - VA
  AIRFAN  C10SH 147X147X85 98 BIVOLT 127V/220V 29/22 60 3300 <47 1,00 Plástico Sinterizado   65 158 24 8 SP - CV - VA
  AIRFAN  C10RH 147X147X85 98 BIVOLT 127V/220V 29/22 60 3300 <47 1,00 Plástico Rolamento   65 158 24 8 SP - CV - VA

AIRFAN  R10S 170x170x85 98 BIVOLT 127V/220V 28/21 60 2800 <45 0.60 Plástico Sinterizado 78 60 134 20 7 SP - CV - VA
  AIRFAN  R10R 170x170x85 98 BIVOLT 127V/220V 28/21 60 2800 <45 0.60 Plástico Rolamento 78 60 134 20 7 SP - CV - VA
  AIRFAN  R10SH 170x170x85 98 BIVOLT 127V/220V 29/22 60 3300 <47 1,00 Plástico Sinterizado   65 158 24 8 SP - CV - VA
  AIRFAN  R10RH 170x170x85 98 BIVOLT 127V/220V 29/22 60 3300 <47 1,00 Plástico Rolamento   65 158 24 8 SP - CV - VA

O diferencial expressivo nestes modelos é o tipo de motor utilizado e a grade dianteira


Des  Airfan Linha 12 Dimensões em mm ø saída ar mm  Tensão   V W Hz rpm dB(A) Peso kg Venturi Mancais Vazão CFM Pressão (Pa) Vazão m3/h Ambiente

Acessórios Opcionais
ø 125mm - 5" m3 m2

AIRFAN R12S 170x170x84 124 BIVOLT 127V/220V 27/20 60 2870 <47 0.65 Plástico Sinterizado 125 65 213 28 9 SP - CV - VA
  AIRFAN R12R 170x170x84 124 BIVOLT 127V/220V 27/20 60 2870 <47 0.65 Plástico Rolamento 125 65 213 28 9 SP - CV - VA
  AIRFAN R12SH 170x170x84 124 BIVOLT 127V/220V 32/23 60 3200 <46 1,00 Plástico Sinterizado   95 312 36 12 SP - CV - VA
  AIRFAN R12RH 170x170x84 124 BIVOLT 127V/220V 32/23 60 3200 <46 1,00 Plástico Rolamento   95 312 36 12 SP - CV - VA

AIRFAN C12S 170x170x84 124 BIVOLT 127V/220V 27/20 60 2870 <47 0.65 Plástico Sinterizado 125 65 213 28 9 SP - CV - VA
  AIRFAN C12R 170x170x84 124 BIVOLT 127V/220V 27/20 60 2870 <47 0.65 Plástico Rolamento 125 65 213 28 9 SP - CV - VA
  AIRFAN C12SH 170x170x84 124 BIVOLT 127V/220V 32/23 60 3200 <46 1,00 Plástico Sinterizado   95 312 36 12 SP - CV - VA
  AIRFAN C12RH 170x170x84 124 BIVOLT 127V/220V 32/23 60 3200 <46 1,00 Plástico Rolamento   95 312 36 12 SP - CV - VA

O diferencial expressivo nestes modelos é o tipo de motor utilizado e a grade dianteira


Des  Airfan Linha 15 Dimensões em mm ø saída ar mm  Tensão   V W Hz rpm dB(A) Peso kg Venturi Mancais Vazão CFM Pressão (Pa) Vazão m3/h Ambiente

Acessórios Opcionais
ø 150mm - 6" m3 m2

AIRFAN E15S 170x170x84 144 BIVOLT 127V/220V 33/25 60 2000 <42 0.70 Plástico Sinterizado 189 75 320 48 16 SP - CV - VA
  AIRFAN E15R 170x170x84 144 BIVOLT 127V/220V 33/25 60 2000 <42 0.70 Plástico Rolamento 189 75 320 48 16 SP - CV - VA
  AIRFAN E15SH 170x170x84 144 BIVOLT 127V/220V 40/30 60 2900 <51 1,00 Plástico Sinterizado   100 482 55 18 SP - CV - VA
  AIRFAN E15RH 170x170x84 144 BIVOLT 127V/220V 40/30 60 2900 <51 1,00 Plástico Rolamento   100 482 55 18 SP - CV - VA

AIRFAN  R1SS 170x170x84 144 BIVOLT 127V/220V 33/25 60 2000 <42 0.70 Plástico Sinterizado 189 75 320 48 16 SP - CV - VA
  AIRFAN  R15R 170x170x84 144 BIVOLT 127V/220V 33/25 60 2000 <42 0.70 Plástico Rolamento 189 75 320 48 16 SP - CV - VA
  AIRFAN  R1SSH 170x170x84 144 BIVOLT 127V/220V 40/30 60 2900 <51 1,00 Plástico Sinterizado   100 482 55 18 SP - CV - VA
  AIRFAN   R1RH 170x170x84 144 BIVOLT 127V/220V 40/30 60 2900 <51 1,00 Plástico Rolamento   100 482 55 18 SP - CV - VA

AIRFAN C15S 170x170x84 144 BIVOLT 127V/220V 33/25 60 2000 <42 0.70 Plástico Sinterizado 189 75 320 48 16 SP - CV - VA
  AIRFAN C15R 170x170x84 144 BIVOLT 127V/220V 33/25 60 2000 <42 0.70 Plástico Rolamento 189 75 320 48 16 SP - CV - VA
  AIRFAN C15SH 170x170x84 144 BIVOLT 127V/220V 40/30 60 2900 <51 1,00 Plástico Sinterizado   100 482 55 18 SP - CV - VA
  AIRFAN C15RH 170x170x84 144 BIVOLT 127V/220V 40/30 60 2900 <51 1,00 Plástico Rolamento   100 482 55 18 SP - CV - VA

AIRFAN D15S 170x170x84 144 BIVOLT 127V/220V 33/25 60 2000 <42 0.70 Plástico Sinterizado 189 75 320 48 16 SP - CV - VA
  AIRFAN D15R 170x170x84 144 BIVOLT 127V/220V 33/25 60 2000 <42 0.70 Plástico Rolamento 189 75 320 48 16 SP - CV - VA
  AIRFAN D15SH 170x170x84 144 BIVOLT 127V/220V 40/30 60 2900 <51 1,00 Plástico Sinterizado   100 482 55 18 SP - CV - VA
  AIRFAN D15RH 170x170x84 144 BIVOLT 127V/220V 40/30 60 2900 <51 1,00 Plástico Rolamento   100 482 55 18 SP - CV - VA
AIRFAN D15RMI 170x170x84 144 BIVOLT 127V/220V 32/25 60 2000 <40 0.70 Plástico Rolamento 164 100 290 48 16 SP - CV - VA Filtro de Ar

O diferencial expressivo nestes modelos é o tipo de motor utilizado e a grade dianteira


  Acessórios :
SP Sensor de presença com timer
CV Controle de velocidade
VA Valvuka Anti retorno de ar
Os modelos com código R no final utilizam mancais com rolamentos duplamente blindados
Os modelos com código S no final utilizam mancais sinterizados
Os modelos com código RH no final utilizam mancais com rolamentos duplamente blindados e motor de maior potencia
Os modelos com código SH no final utilizam mancais sinterizados e motor de maior potencia
Instalações Aplicações Ilustrações >>
Acessórios Opcionais >>


   Aparelhos Certificados pelo INMETRO


      INLINE 10            INLINE 12              INLINE 15

Utilizam 2 motores com rolamentos

 Linha Airfan Inline

Até 60 m2

Construção Civil - Exaustão - Insuflamento - Laboratórioss - Farmácias  - Ambientes Especiais

Des Airfan Inline BI Dimensões em mm ø saída ar mm Tensão   V W Hz rpm dB(A) Peso kg Venturi Mancais Vazão CFM Pressão (Pa) Vazão m3/h Ambiente

Acessórios Opcionais
m3 m2
AIRFAN INLINE  R10RBI 117x117x178 saída ø98 98 BIVOLT 127V/220V 50/37 60 2900 <49 0.90 Plástico Rolamento 85 110 144 30 12 *SP/Timer  *CR/ Válvula Anti Retorno
AIRFAN INLINE R12RBI 146X146X178 saída ø124 124 BIVOLT 127V/220V 55/41 60 2870 <52 1.10 Plástico Rolamento 161 110 273 45 15 *SP/Timer  *CR/ Válvula Anti Retorno
AIRFAN INLINE  R15RBIH ø 165x180 saída ø142 142 BIVOLT 127V/220V 63/47 60 2000 <46 1.20 Plástico Rolamento 247 130 424 60 24 *SP/Timer  *CR/ Válvula Anti Retorno

Instalações Aplicações Ilustrações >>
Acessórios Opcionais >>


ANTECAMARAS





C15RH             			D15Rh                    E15RH


 Linha Airfan Insufladores



Modelos especiais com filtro - Farmácias - Laboratorios - Aplicações especiais - Pressurização

Des Airfan Linha 15 Dimensões em mm ø saída ar mm Tensão   V W Hz rpm dB(A) Peso kg Venturi Mancais Vazão CFM Pressão (Pa) Vazão m3/h Ambiente

Acessórios Opcionais
m3 m2
INSUFLADOR AIRFAN C15RH 170x1270x84 saída ø142 142 BIVOLT 127V/220V 40/30 60 2900 <51 1.10 Plástico Rolamento 247 90 482 55 18 *SP/Timer  *CR/ Válvula Anti Retorno
INSUFLADOR AIRFAN D15RH 170x1270x84 saída ø142 142 BIVOLT 127V/220V 40/30 60 2900 <51 1.10 Plástico Rolamento 247 90 482 55 18 *SP/Timer  *CR/ Válvula Anti Retorno
  INSUFLADOR AIRFAN E15RH 170x1270x84 saída ø142 142 BIVOLT 127V/220V 40/30 60 2900 <51 1.10 Plástico Rolamento 247 90 482 55 18 *SP/Timer  *CR/ Válvula Anti Retorno

Instalações Aplicações Ilustrações >>
Acessórios Opcionais >>



     APC10            APC400                  APC50                      APC100                       APC200                APC230

Linha Airfan Centrífugos - Pressurização

Até 80 m2

Industriais - Exaustão - Insuflamento - Farmácias - Ambientes Especiais

Des Modelos AC Dimensões em mm ø saída ar mm Tensão   V W Hz rpm dB(A) Peso kg Venturi Mancais Vazão CFM Pressão (Pa) Vazão m3/h Ambiente

Acessórios Opcionais
m3 m2
AIRFAN APC 10R 120x110x60 + Grade 50 BIVOLT 127V/220V 25 50/60 2600 45 0.60 Plástico Rolamento 41 100 65 16 8 *SP/Timer  *CR
AIRFAN APC 10RH 120x110x60 + Grade 50 BIVOLT 127V/220V 40 50/60 3000 51 0.60 Plástico Rolamento 42 130 74 18 9 *SP/Timer  *CR
AIRFAN APC 50 Ver Desenho 50 BIVOLT 127V/220V 100 50/60 3500 79 5.00 Aluminio Rolamento 91 600 160 27 12 *SP/Timer  *CR
AIRFAN APC 100 Ver Desenho 100 BIVOLT 127V/220V 150 50/60 3500 74 6.00 Plástico Rolamento 296 550 500 85 32 *SP/Timer  *CR
AIRFAN APC 200 Ver Desenho 100 BIVOLT 127V/220V 350 50/60 3500 82 12.00 Metálico Rolamento 380 800 720 110 40 *SP/Timer  *CR
AIRFAN APC400 B15 Ver Desenho 100 127 ou 220 70 50/60 2350 52 3.00 Plastico Sinterizado 170 230 290 60 24 *SP/Timer  *CR
AIRFAN APC 400 Ver Desenho 100 127 ou 220 70 50/60 2350 52 3.00 Plástico Sinterizado 170 230 290 60 24 *SP/Timer  *CR
AIRFAN APC 230 Ver Desenho 100 x 115 ret Trifasico 750 50/60 3450 83 32.0 Metálico Rolamento 776 1200 1320 220 80
Instalações Aplicações Ilustrações >>
Acessórios Opcionais >>





            INLINE 25               INLINE 15 BIHB

Industriais

 Linha Airfan Inline - Turbo

Até 60 m2

Industriais -  Exaustão - Insuflamento - Laboratórioss - Farmácias  - Ambientes Especiais

Des Modelos AC Dimensões em mm ø saída ar mm Tensão   V W Hz rpm dB(A) Peso kg Venturi Mancais Vazão CFM Pressão (Pa) Vazão m3/h Ambiente

Acessórios Opcionais
m3 m2
AIRFAN INLINE  R15RBIHB turbo  165x290 saída ø142 142 BIVOLT 127V/220V 65/60 60 3000 52 4.00 Plástico Rolamento 342 300 580 95 40 *SP/Timer  *CR/ Válvula Anti Retorno

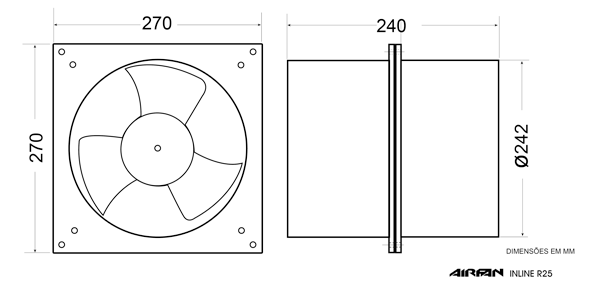

AIRFAN INLINE  R25RBI turbo 270x270x240 saída ø242 242 BIVOLT 127V/220V 76/58 60 3000 50 3.00 Plástico Rolamento 603 90 1026 170 58 *SP/Timer  *CR/ Válvula
Os Modelos INLINE R25BI e INLINE 15BIHB destinam-se à aplicações especiais industriais
Instalações Aplicações Ilustrações >>
Acessórios Opcionais >>


 Linha  Airfan  MC AL  Micro  Motores  industriais com hélice em aluminio - Uso genérico atendendo várias aplicações - Lareiras - Churrasqueiras e Pré-Moldadas
Des Modelos AC ø Hélice ø saída ar mm Tensão   V W Hz rpm HP Peso Kg Hélice Mancais Vazão CFM Pressão (Pa) Vazão m3/h Ambiente Acessórios Opcionais
m3 m2
MC 130 AL PRO ø132   BIVOLT 127V/220V 57/42 50/60 1700 1/25 1.50 aluminio Sinterizado 136   232     *SP/Timer  *CR
MC 150 AL / PRO ø 150 - BIVOLT 127V/220V 57/42 50/60 1700 1/25 1.50 aluminio Sinterizado 196 - 300 - - *SP/Timer  *CR
MC 200 AL / PRO ø 200 - BIVOLT 127V/220V 64/46 50/60 1700 1/25 1.50 aluminio Sinterizado 461 - 783 - - *SP/Timer  *CR
MC 250 AL / PRO ø 250 - BIVOLT 127V/220V 72/57 50/60 1700 1/25 1.50 aluminio Sinterizado 873 - 1480 - - *SP/Timer  *CR
MC 300 AL / PRO ø 300 - BIVOLT 127V/220V 90/73 50/60 1700 1/25 2.00 aluminio Sinterizado 1493 - 2538 - - *SP/Timer  *CR
MC 150 ALQPRO ø 150 - BIVOLT 127V/220V 57/42 50/60 1700 1/25 0.80 aluminio Sinterizado 196 - 300 - - *SP/Timer  *CR
MC 200 ALQPRO ø 200 - BIVOLT 127V/220V 64/46 50/60 1700 1/25 0.80 aluminio Sinterizado 461 - 783 - - *SP/Timer  *CR

* Linha Completa >>

Linha AL - Possuem cabos protegidos por manta em fibra de vidro siliconado

Linha AL  PRO - Possuem alem da proteção dod cabos por manta em fibra de vidro siliconada possuem tambem seus  cabos em silicone e motor mais potente 1/25 hp



 Linha Airfan Axiais

Até 250 mt2- Aço ou Inox

Industriais - Exaustão - Insuflamento - Ambientes de médio e grande porte - Galpões

Des Modelos AC Dimensões em mm ø saída ar mm Tensão   V W Hz rpm dB(A) Peso Kg Venturi Mancais Vazão CFM Pressão (Pa) Vazão m3/h Ambiente

Acessórios Opcionais
m3 m2
AIRFAN D25RH 270x270x120 242 BIVOLT 127V/220V 38/30 60 3200 45 2.00 Plástico  Metal

Rolamento

580 90 984 150 50 *SP/Timer  *CR/ Válvula Anti Retorno
AIRFAN INLINE  R20 1/20 HP ø 200 x 170 200 BIVOLT 127V/220V 60 50/60 3400 70 3.00 Aço Rolamento 600 280 960 160 50

*SP/Timer

*CR

Grades

Filtros Ar>

AIRFAN INLINE  R30 1/5 HP ø 300 x 300 300 BIVOLT 127V/220V 160 50/60 1750 69 9.00 Aço ou Inox Rolamento 1400 80 2400 400 150
*SP/Timer
*CR
Grades
Filtros Ar>
AIRFAN INLINE  R40 1/3 HP ø 400 x 310 400 BIVOLT 127V/220V 190 50/60 1650 82 11.00 Aço ou Inox Rolamento 2600 100 4500 750 300
*SP/Timer
*CR
Grades
Filtros Ar>
AIRFAN INLINE  R50 1/2 HP ø 500 x 310 500 BIVOLT 127V/220V 380 50/60 1600 83 20.00 Aço ou Inox Rolamento 4900 150 8400 1400 500
*SP/Timer
*CR
Grades
Filtros Ar>

• A corrente (A) dos motores varia de acordo com a tensão utilizada    • Fornecemos Exaustores com até ø 1000 mm - Trifásicos - Consulte

Grades Plasticas e Filtros de Ar >>




 Linha Airfan Axiais

Até 250 mt2

Industriais - Exaustão - Insuflamento - Ambientes de médio e grande porte - Galpões

Des Modelos AC Dimensões em mm ø saída ar mm Tensão   V W Hz rpm dB(A) Peso kg Venturi Mancais Vazão CFM Pressão (Pa) Vazão m3/h Ambiente

Acessórios Opcionais
m3 m2
AIRFAN INLINE  V25 ø 250 x 250 250 BIVOLT 127V/220V 40 50/60 1700 60 3.00 Aço Rolamento 31 30 960 160 50
*SP/Timer
*CR
Grades
Filtros Ar>
AIRFAN INLINE  V30 ø 300 x 250 300 BIVOLT 127V/220V 60 50/60 1600 72 3.30 Aço Rolamento 840 40 1500 250 80
*SP/Timer
*CR
Grades
Filtros Ar>
AIRFAN INLINE  V40 ø 400 x 250 400 BIVOLT 127V/220V 150 50/60 1570 80 5.50 Aço Rolamento 1590 70 2700 450 160
*SP/Timer
*CR
Grades
Filtros Ar>
AIRFAN INLINE  V50 ø 500 x 250 500 BIVOLT 127V/220V 370 50/60 1600 86 8.00 Aço Rolamento 2800 70 4800 800 270
*SP/Timer
*CR
Grades
Filtros Ar>

• A corrente (A) dos motores varia de acordo com a tensão utilizada    • Fornecemos Exaustores com até ø 1000 mm - Trifásicos - Consulte

Grades Plasticas e Filtros de Ar >>

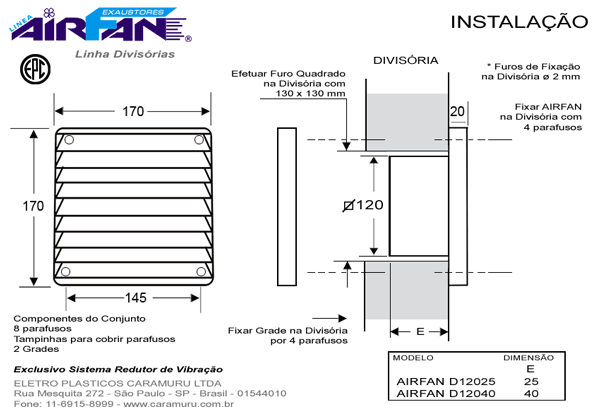

Linha Airfan Painéis - Divisórias - AC



Painéis Elétricos Industriais e Aplicações especiais com espessura de 25 a 40mm

Des Modelos AC Dimensões em mm ▀ saída ar mm Tensão V W Hz rpm dB(A) Peso Kg Venturi Mancais Vazão CFM Pressão (Pa) Vazão m3/h Ambiente

Acessórios Opcionais
m3 m2
AIRFAN D12040R  GEMINI ALS 170x170x40 120x120 BIVOLT 127V/220V 15 50/60 2800 48 0.52 Alum/Plast Rolamento 98 78 170 - - *SP/Timer  *CR
AIRFAN D12025R GEMINI ALSS 170x170x25 120x120 BIVOLT 127V/220V 17 50/60 2700 44 0.33 Alum/Plast Rolamento 85 50 141 - - *SP/Timer  *CR
Ver Miniventiladores >>
Acessórios Opcionais >>



Linha Airfan  - DC



12 / 24 / 48 VDC - Paineis Elétricos Industriais e aplicações especiais DC

Des Modelos DC Dimensões em mm ø saída ar mm Tensão VDC Watt Amp RPM dB(A) Peso Kg Venturi Mancais Vazão CFM Pressão (Pa) Vazão m3/h Ambiente Acessórios Opcionais
m3 m2
AIRFAN MA1225DC 170x170x25 120x120 12/24/48 7 0.65 3000 40 0.50 Plástico Rolamento 96 74 163 - -
AIRFAN C1212DC 170X170X80 ø124 12/24/48 7 0.65 3000 40 0.50 Plástico Rolamento 96 74 163 - -
Ver Miniventiladores >>
Acessórios Opcionais >>

Informações Técnicas

Dados obtidos em 127v/220v CA 50/60Hz 25oC - Nível sonoro obtido a 1 metro de distancia
A corrente (A) varia de acordo com a tensão utilizada (DC)

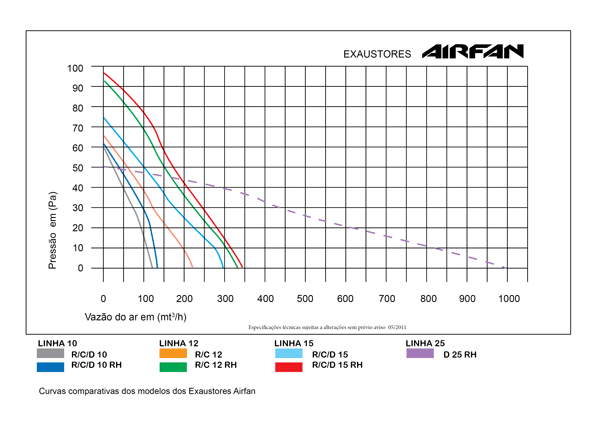

• Os modelos da Linha Airfan com código RH - BI - BIH - Turbo Inline  proporcionam maior vazão e  pressão em relação a similares da categoria devido sua
   construção motora, sendo utilizados em diversas aplicações e ambientes - Laboratórios - Salas dedicadas - Pressurização
• Os modelos da Linha APC centrífugos proporcionam maior  pressão - Aplicações especiais - Laboratórios - Salas dedicadas - Pressurização
Utilizando nosso Controle de Rotação (CR) pode-se controlar a velocidade do motor do exaustor otimizando-o em relação a vazão e ruído
CR= Controle de Rotação Eletrônico  SP/Timer: Sensor de Presença Automático com Timer Válvula Anti Retorno Automática Interna
Trocas de Ar no ambiente consideradas:  •  Muito Boa = 12(ACH) e acima    Média =  6(ACH)    Mínima = 1 ~ 2 (ACH)
Para calcular a metragem cúbica (mt3) do ambiente multiplique altura x largura x comprimento do ambiente
• Para referencia na metragem cúbica ou quadrada (com 3 metros de altura) dos ambientes  presentes na tabela acima, foram consideradas  6 (ACH)
Dependendo do tipo de ambiente, estado fisico do contaminante utilizado ou manipulado a taxa de renovação do ar (ACH) será específica ou diferenciada
• Dependendo do material ou tipo de contaminante utilizado sua coleta e classe de filtragem será diferenciada -  (ANVISA - ABNT)

O custo de um exaustor Airfan com 20w de potencia  por hora ligado é de R$0.0072.  (2011)
Quaisquer especificações técnicas apresentadas no site estão sujeitas a alterações sem prévio aviso Fotos meramente ilustrativas
Os serviços de instalações nunca e em hipotese alguma estarão condicionados ou relacionados ao pagamento, recebimento  ou cobrança dos produtos






Acessórios e Opcionais

Aplicações e Ilustrações

Exaustores Airfan

O Ar que respiramos

Literatura Ambientes

Grades Filtros Dutos

Cálculos

Exaustores Airfan Kit 's

Literatura Filtragem

Literatura Geral Anvisa

Política de Qualidade

Exaustores Airfan Lavabos

Certificado Inmetro

estudos

1957

Divisão Industrial

Localização



Airfan e Caramurú são Marcas Registradas da Eletro Plásticos Caramuru Ltda - Todos os direitos reservados

Rua Gama Cerqueira 147 - São Paulo - SP - Brasil - 01539010 - Fone: 55 11 2915-8999 - 55 11 2915-8580

contato: contato@caramuru.com.br



© Copyright 1997-2017 - Eletro Plasticos Caramuru Ltda - Todos os direitos reservados - Copyright
