Filtros de Ar








A EPC apresenta sua nova Linha de Kit's completos

  Os Kit's são compostos pelos aparelhos certificados pelo Inmetro

Cada um deles desenvolvidos sob critérios de vazão,

pressão, ruído e dimensões  apresentando

varias opções para exaustão ou insuflamento

de seu ambiente.


Os Kit's se diferenciam visualmente pela Grade Frontal

Pelo diâmetro da saida do ar

Pela potência e vazão de ar





Suas grades traseiras são as mesmas e do tipo veneziana fixa



Nova grade traseira auto fechante para Linha C10 - R10 - D10 - E10



• Possuem Valvula Interna Anti Retorno para instalações

verticais como tetos, forros e lajes onde não se deve

utilizar as grades auto fechantes por gravidade


Qualidade


acrescidos dos acessórios descritos,para sua instalação.
O cliente pode escolher os acessórios mais indicados a sua
necessidade

» Calcule a metragem cúbica de seu ambiente

» Linha de acessórios e complementos










Nas cores :  • Branco  • Cromado • Alumínio

Definindo o Modelo

MOD C10 C12 C15
  Duto ø100 ø126 ø150
  m2 7 9 16

Nova grade traseira auto fechante

para Linha C10 - R10 - D10 - E10  >>



Modelo C10 C12 C15 - D15
Dimensões em mm 147 x 147 x 80 170 x 170 x 80 170 x 170 x 80
Ambientes m3 20 28 55

ø Saída Ar mm

98 124 144
m3/h 134 213 320
(Pa) 60 65 75

rpm

2800 2870 2000

dB(A)

<45 <47 <42

W

28/21 27/20 33/25

Hz

60 60 60

V

127V/220V 127V/220V 127V/220V
BIVOLT 127V/220V

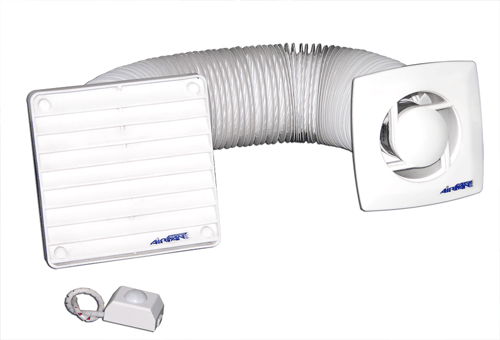

• Grade Dianteira
• Grade Traseira tipo veneziana para acabamento
• Tela Anti Insetos
• Duto Flexível  Aluminizado

com 2,5 mts de comprimento

• Abraçadeiras de nylon pata fixação do duto
• Válvula Anti Retorno interna
Conectores elétricos - Parafusos - Buchas
• Manual + Garantia de 2 anos
Nova grade traseira auto fechante para Linha C10 - R10 - D10  >>

Grade traseira auto fechante para linha R12 - C12 - R15 - C15  (opcional)
Sensor de Presença Auto com Timer selecionável (opcional)

Kit C >>



• Estes modelos podem ser fornecidos com motores codigo RH

(mais potentes)



Instalação Linha C - D >>



Definindo o Modelo

MOD R10 R12 R15
  Duto ø100 ø126 ø150
  m2 7 9 16

Nova grade traseira auto fechante

para Linha C10 - R10 - D10 -E10  >>



Modelo R10 R12 R15
Dimensões em mm 170 x 170 x 80 170 x 170 x 80 170 x 170 x 80
Ambientes m3 20 28 55

ø Saída Ar mm

98 124 144
m3/h 134 213 320
(Pa) 60 65 75

rpm

2800 2870 2000

dB(A)

<45 <47 <42

W

28/21 27/20 33/25

Hz

60 60 60

V

127V/220V 127V/220V 127V/220V
BIVOLT 127V/220V

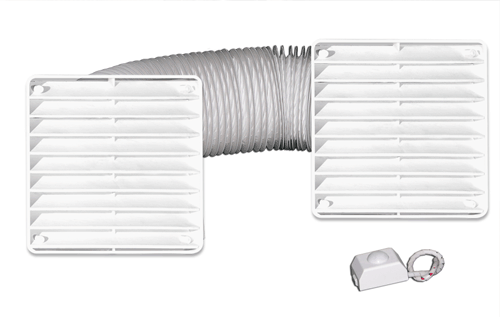

• Grade Dianteira
• Grade Traseira tipo veneziana para acabamento
• Tela Anti Insetos
• Duto Flexível Aluminizado

com 2,5 mts comprimento

• Abraçadeiras de nylon para fixação do duto
• Válvula Anti Retorno interna
Conectores elétricos - Parafusos - Buchas
• Manual + Garantia de 2 anos
Nova grade traseira auto fechante para Linha C10 - R10 - D10  >>

Grade traseira auto fechante para linha R12 - C12 - R15 - C15  (opcional)
Sensor de Presença Auto com Timer selecionável (opcional)

>>

• Estes modelos podem ser fornecidos com motores codigo RH
   (mais potentes)


Instalação Linha R >>





Definindo o Modelo

MOD D10 D12 D15
  Duto ø100 ø126 ø150
  m2 7 9 16

Nova grade traseira auto fechante

para Linha C10 - R10 - D10 - E10  >>



Modelo D10 D12 D15
Dimensões em mm 147 X 147 X 80 170 X 170 X 80 170 X 170 X 80
Ambientes m3 20 28 55

ø Saída Ar mm

98 124 144
m3/h 134 213 320
(Pa) 60 65 75

rpm

2800 2870 2000

dB(A)

<45 <47 <42

W

28/21 27/20 33/25

Hz

60 60 60

V

127V/220V Bi Volt 127V/220V
BIVOLT 127V/220V

• Grade Dianteira
• Grade Traseira tipo veneziana para acabamento
• Tela Anti Insetos
• Duto Flexível Aluminizado

com 2,5 mts comprimento

• Abraçadeiras de nylon pata fixação do duto
Conectores elétricos - Parafusos - Buchas
• Manual + Garantia de 2 anos
Nova grade traseira auto fechante para Linha C10 - R10 - D10  >>

Sensor de Presença Auto com Timer selecionável (opcional)


Kit D10>>

Kit D15>>

• Estes modelos podem ser fornecidos com motores codigo RH
   (mais potentes)


Instalação Linha C - D >>



Definindo o Modelo

MOD E10 E12 E15
  Duto ø100 ø126 ø150
  m2 7 9 16

Nova grade traseira auto fechante

para Linha C10 - R10 - D10 - E10  >>



Modelo E10 E12 E15
Dimensões em mm 147 X 147 X 80 170 X 170 X 80 170 X 170 X 80
Ambientes m3 20 28 55

ø Saída Ar mm

98 124 144
m3/h 134 213 320
(Pa) 60 65 75

rpm

2800 2870 2000

dB(A)

<45 <47 <42

W

28/21 27/20 33/25

Hz

60 60 60

V

127V/220V Bi Volt 127V/220V
BIVOLT 127V/220V

• Grade Dianteira
• Grade Traseira tipo veneziana para acabamento
• Tela Anti Insetos
• Duto Flexível Aluminizado

com 2,5 mts comprimento

• Abraçadeiras de nylon pata fixação do duto
Conectores elétricos - Parafusos - Buchas
• Manual + Garantia de 2 anos
Nova grade traseira auto fechante para Linha C10 - R10 - D10 - E10  >>

Sensor de Presença Auto com Timer selecionável (opcional)


Kit E10>>

Kit E15>>

• Estes modelos podem ser fornecidos com motores codigo RH
   (mais potentes)






Solução em renovação de ar com ruído reduzido

Kit's de Instalação



Utilizar nossos Dutos Termo Acusttico (opcional)

Inline Kit's  - Aplicações residenciais e comerciais





Definindo o Modelo

MOD 10 12 15

Diametro dos Dutos

Duto ø100 ø126 ø150

Ambientes em m2

m2 12 15 24
Nova grade traseira auto fechante

Linha C10 - R10 - D10 - E10  >>



Inline BI MOTOR - Muito mais eficiência
Conjunto motor propulsor dual (2 motores) dotados com

rolamentos blindados livres de manutenção proporcionando

pressão e vazão otimizadas em relação a similares encontrados

no mercado



A utilização de 2 motores é o maior diferencial desta linha.
• Esta linha de exaustores foi  projetada exclusivamente devido a

necessidade da  maior geração de pressão de ar em sistemas

dutados  para serem realmente eficientes.


• Os Kit's diferenciam-se pelo diametro do conjunto Exaustor

Inline  e captores de ar dianteiros e traseiros e dutos.


Porque utilizar Exaustores Inline

Utilizando os Exautores Inline a redução do ruído mecanico e

do ar é reduzida pois o conjunto motor fica instalado sobre o

forro ou laje atenuando o ruído dando flexibilidade para

aplicações como exaustão, insuflamento e ou renovação do ar

em ambientes onde o silencio é priorizado



• Para maior redução de ruído utilizar duto Termo Acustico


• Para aplicações industriais e outras que requeiram maior

potência disponibilizamos inumeros modelos especiais


Linha Inline BI  >>
Linha Inline Pro AT >>
Linha Inline Pro AK >>

Modelo K I R 10BI K I R 12BI K I R 15BIH
Modelo K I C 10BI K I C 12BI K I C 15BIH
Modelo K I D 10BI K I D 10S K I D 15BIH
Modelo K I E 10BI   K I E 15BIH
Dimensões em mm 147 X 147 X 80 170 X 170 X 80 170 X 170 X 80
Ambientes m2 12 15 24
Ambientes m3 30 45 60

ø Saída Ar mm

98 124 144
m3/h 144 213 424
(Pa) 140 273 350

rpm

2900 2870 2000

dB(A)

<49 <52 <46

W

50/37 55/41 63/47

Hz

60 60 60

V

127V/220V 127V/220V 127V/220V
BIVOLT 127V/220V

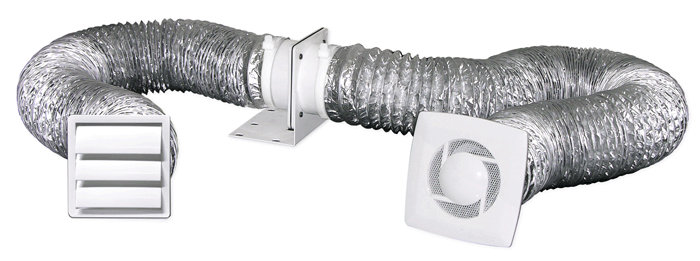

Conjunto Motor Inline BI
• Suporte metálico robusto  para fixação em forros, lajes, vigas
• Captor Dianteiro
• Grade Traseira tipo veneziana para acabamento
• Tela Anti Insetos
• Duto Flexível em PVC  ou Poliester Aluminizado

com 5  m comprimento

• 4 Abraçadeiras de nylon pata fixação do duto e captores de ar
Conectores elétricos - Parafusos - Buchas
• Manual + Garantia de 2 anos
Nova grade traseira auto fechante para Linha C10 - R10 - D10 - E10  >>

Sensor de Presença Auto com Timer selecionável (opcional )
Válvula Anti Retorno de ar interna  ( opcional )
Controle de Velocidade  ( opcional )

Composição dos Kit's de Instalação  Inline BI
Os itens mencionados acima demonstram algumas das possibilidades de

composição dos Kit's  utilizando os aparelhos Airfan Inline BI


Podem ser instalados na posição horizontal ou vertical

Entrando em contato conosco podemos sugerir ou modificar os

acessórios de acordo com sua necessidade.


INLINE 10 >>
INLINE 15 >>

Inline BI MOTOR - Muito mais eficiência

Duto Termo Acústico
Para locais onde seja imprescindível atenuação de ruído
Diâmetros de 4 ~20 polegadas
Pressão até 250 mmH2O




Observações Importantes - Dicas

    Ao se instalar um exaustor ou insuflador de ar próximo ou ao lado
Devem ser observados a  cada 3 meses, limpos ou

de uma janela esta deve permanecer fechada quando o aparelho

substituidos quando se notar a perda de eficiência no caso de



estiver ligado.

exaustão e/ou insuflamento

  Se a mesma permanecer aberta cria-se um efeito circular de 360o


entre a janela e o exaustor/insuflador e o sistema não efetuará

Em caso de retirada de vapor o exaustor deve ser instalado

sua finalidade.

acima ou o mais próximo possível do chuveiro



Deve-se levar em conta a disposição física do ambiente traçando-se o



percurso  imaginário que o ar vai percorrer passando por todo

Tenha sempre em mente em qualquer situação que " para o ar

o ambiente.

poder sair, ele tem de poder entrar "




Informações Técnicas sobre Pressurização de

Ambientes, Desenhos, Cálculos e Literatura adicionais

entre em contato



Aplicações e Ilustrações >>

Acessórios e Opcionais >>



Qualidade - Confiabilidade - Custo Reduzido

Assistência Técnica Permanente









* Quaisquer especificações técnicas apresentadas  estão sujeitas a alterações sem prévio aviso * Fotos meramente ilustrativas
