Centrífugos - Apollo



Filtros de Ar

Grades de Proteção

Axiais AC - DC - DC Brushless

Exaustor Sugaflux Mesa

Miniventiladores e Circuladores

Os aparelhos desenvolvidos pela EPC contam com alto padrão de qualidade na confecção dos motores e dos elementos do conjunto,que são injetados com os melhores materiais plásticos de engenharia produzidos no país, e, ou importados, como venturi, hélices, e componentes internos.

Embora muitos fabricantes produzam minimotores com excelentes mancais sinterizados, a durabilidade dos mesmos é reduzida em relação a utilização de motores com mancais de rolamentos.

Ruído

Os fabricantes que só produzem minimotores com mancais sinterizados insistem em afirmar que estes tipos de mancais são menos ruidosos do que os que utilizam mancais com rolamentos. Essa diferença é  imperceptível pois o maior fator gerador do ruído e percebido do miniventilador é o ruído do ar passando ( sendo comprimido) pelo venturi do mesmo e não dos mancais.Outros fatores técnicos como por exemplo, posicionamento, também são responsáveis pela geração de ruídos em miniventiladores.


Novos Exaustores - Ventiladores

Conjuntos de Ventilação com Filtro




Multithor R10 - Multithor R12 - Multithor R15 - Consulte Tabela
Para equipamentos de médio e grande porte - Painéis




Micro Circuladores MC

Varias Modelos e Dimensões

Utilizados em condensadores, evaporadores, desumidificadores, secadoras de roupa, refresqueiras, balcões frigoríficos, freezers, compressores, agitadores, coifas exaustores, purificadores de ambiente, churrasqueiras e unidades de refrigeração em geral


Micro Circuladores MCF

Varias Modelos e Dimensões

Utilizados em fornos estufas e aplicações especiais para trabalho a quente. Com rolamentos e componentes especiais.



Os motores produzidos pela EPC alem de receberem um tratamento especial resistente a umidade e ambientes agressivos utilizam rolamentos de esferas de alta precisão e durabilidade duplamente blindados proporcionando assim uma vida longa livre de manutenção em regime de trabalho contínuo.

Alguns de nossos modelos podem utilizar mancais sinterizados quando solicitado

Motores

Tipo: Dois pólos de indução tipo shaded pole
Isolação: Classe F
Rigidez Dielétrica: atende Hi Pot >1500 VCA
Estator e Bobinas: Protegidos contra umidade
Cabos de ligação: AWG 22 estanhados 300v/105o C
Tensão: Bi-Voltagem - 127/220 VCA - 50/60 Hz
Proteção Fusível térmico
Mancais: Rolamentos de esferas duplamente blindados
Vida útil média estimada: 50.000 hs à 20o C
Para aplicações especiais podem ser fonecidos com rolamentos blindados em aço inox


Venturi

Moldado em poliamida reforçada com aditivo anti chama suportando alta temperatura e excelente resistência ao impacto.
Eles são dotados de buchas amortecedoras confeccionadas em material absorvedor de vibração, flexível,em seus pontos de fixação eliminando assim possíveis vibrações a serem transmitidas ao equipamento que utiliza o mini ventilador.

Filtros de Ar de Troca Rápida >>



O grande  inconveniente  de todo equipamento submetido à ventilação ou exaustão forçada, é o transporte da poeira suspensa no ar para dentro do equipamento, causando sérios problemas a médio e longo prazo.

Assim sendo faz-se necessária a utilização de Filtros de Ar evitando este incoveniente.

Compostos por duas grades plásticas moldadas em material plástico de engenharia com um elemento filtral entre as mesmas,proporcionam um resultado altamente satisfatório com baixo custo,e que podem ser lavados (G0),  ou G4, M5, ou Carvão Ativado, substituídos periodicamente ao atingir sua saturação. ( 600 horas de trabalho - média).

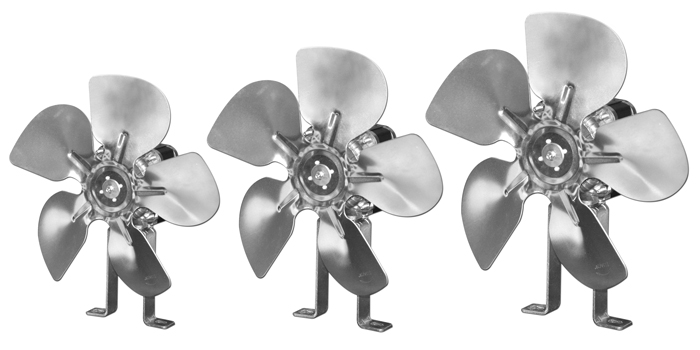

Linha Refrigeração Industrial MC AL
Linha Industrial para  Aplicações Especiais
Linha Industrial Lareiras e Churrasqueiras >>

1/40 hp           1/40 hp            1/25 hp              1/25 hp

Utilizados em sistemas de refrigeração, balcões frigoríficos, freezers, geladeiras,
churrasqueiras  e outras aplicações
Estes motores são modificados tecnicamente para trabalho em churrasqueiras e lareiras
Possuem cabos protegidos por manta em fibra de vidro siliconado
A Linha PRO utiliza adicionalmente os cabos em silicone
Acolpamento da hélice especial injetado em plastico de engenharia resistente a alta temperatura

· Conheça a linha completa e diferenciais >>


Linha Centrífugos Medio Porte

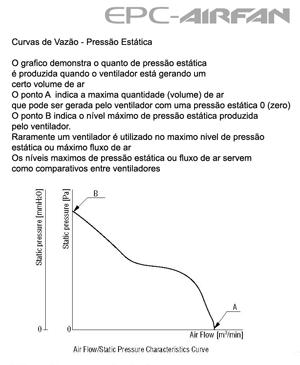

Seleção

A seleção do mini ventilador mais adequado ao sistema onde o mesmo fará o arrefecimento de ar deve levar em conta a análise precisa de elementos como disposição física dos componentes do sistema e trajetória do fluxo do ar percorrido neste sistema aproveitando-se assim toda a performance oferecida pelo mini ventilador ou exaustor utilizado.

Hélices

Moldadas em poliamida reforçada com aditivo anti chama.
Foram desenvolvidas especialmente para proporcionar altíssimo rendimento no deslocamento de ar em relação à seus diâmetros.

Motores Linha MC

Esta linha de miniventiladores possuem seus venturis fundidos em alumínio ou zamac e hélices injetadas em plástico reforçado
Tipo: Dois pólos de indução shaded pole
Temperatura de trabalho: -10o C a +70o C
Tensão:  Bi-Volt 127/230 - 50/60 Hz
Mancais: Bronze Sinterizado ou Rolamentos
Motores: Protegidos por Impedância
Vida útil : L10 = até 50.000 hs
As especificações elétricas e dimensionais respeitam normas internacionais possibilitando serem intercambiáveis com aparelhos similares de outros fabricantes

Grades Plásticas de Proteção

Estas grades plásticas são moldadas também em material plástico de engenharia e foram desenvolvidas, como o próprio nome já diz, para proporcionar proteção ao operador do equipamento e evitar a introdução de algum objeto ou parte física do mesmo no orifício do miniventilador.
Além desta proteção estas grades proporcionam, a um baixíssimo custo, um excelente acabamento ao equipamento com um acréscimo médio de apenas 4mm na espessura do miniventilador, sendo fixadas juntamente com o mesmo.






Informações Técnicas

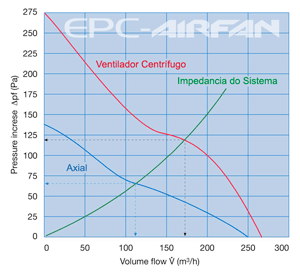

Comparativos exaustores axiais vs centrífugos




Estes Filtros de Ar foram desenvolvidos especialmente para
miniventiladores, e confeccionados em material sintético,
durável, lavável(G0) ou G4 e com densidade cuidadosamente
estudada para não diminuir em excesso o fluxo do ar.


Estes filtros também podem ser utilizados em mini ventiladores
similares importados pois com 8mm de espessura e dimensões
externas iguais a dos mesmos podem ser acoplados diretamente
a seus furos de fixação formando assim um só conjunto.

Para aplicações especiais fornecemos Filtros com Carvão
ativado >>





Motores Blindados
Proteção adicional para utilização em Churrasqueiras
Mancais Sinterizados
Lubrificação Permanente
Helices em aluminio :

Dimensões disponíveis
ø 130 mm
ø 150 mm
ø 200 mm
ø 250 mm
ø 300 mm
Classe B - Protetor Térmico
Proteção Classe IP42

Temp. de trabalho: -30oC  a + 80oC


Modelos
MC 150AL / MC 150AL PRO
MC 200AL / MC 200 AL PRO
MC 250AL / MC 250 AL PRO
MC 300AL / MC 300AL PRO
MC 150ALQ PRO
MC200ALQ PRO
Cabos em Silicone na Linha PRO - alta temperatura

Linha Centrífugos Pequeno Porte

     APC 50            APC100 APC 200                      APC 230

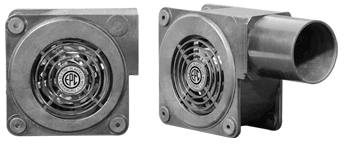

APOLLO RL - R -  RH - RLE



* APOLLO DCC
  Motor de corrente contínua até 24 vdc


Qualidade - Confiabilidade - Custo Reduzido

Assistência Técnica Permanente




  Solicite nosso catálogo técnico

Des Foto Miniventiladores Centrifugos Modelos AC Dimensões em mm Tensão VCA Watt Amp RPM dB(A) Peso Pressão mm H2O Vazão m3/min Vazão CFM Vazão lts/seg Venturi Mancais

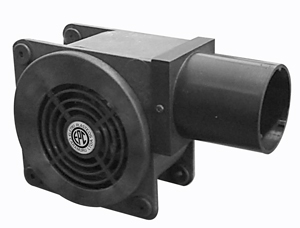

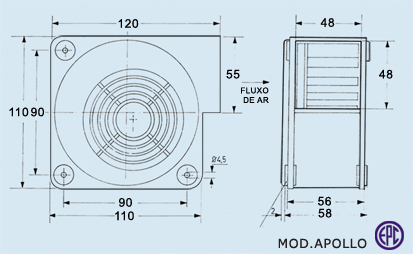

Apollo RL 120x110x56 110/220 17 0.15 2250 41 485 9 1.00 40 18 Plástico Rolamento
Apollo R 120x110x56 110/220 25 0.27 2600 45 470 10 1.05 41 19 Plástico Rolamento
Apollo RH 120x110x56 110/220 40 0.48 3000 51 455 12 1.19 42 20 Plástico Rolamento
Apollo APC10 RH 120x110x70 110/220 40 0.48 3000 51 455 12 1.19 42 20 Plástico Rolamento
Apollo APC 50 1/5 hp Ver Des 110/220 100 0.80 3500 79 5000 59 2.50 91 39 Metalico Rolamento
Apollo APC 100 1/5 hp Ver Des 110/220 150 1.20 3500 74 6000 55 8.90 296 147 Plástico Rolamento
Apollo APC 200 1/2 hp Ver Des 110/220 340 2.70 3500 82 13000 80 12.00   218 Metálico Rolamento
Apollo APC 230 1 hp Ver Des 220/T 700 16.0 3500 82 28000 120 22.00   440 Metálico Rolamento

Des Foto Miniventiladores Axiais Modelos AC Dimensões em mm Tensão VCA Watt Amp RPM dB(A) Peso Pressão mm H2O Vazão m3/min Vazão CFM Vazão lts/seg Venturi Mancais

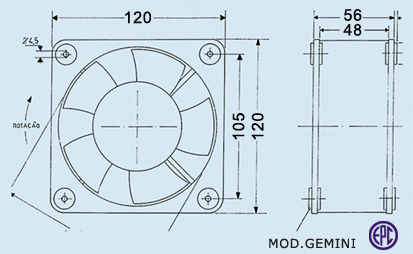

Gemini R 120x120x56 110/220 15 0.18 2800 47 460 7.5 2.80 98 49 Plástico Rolamento

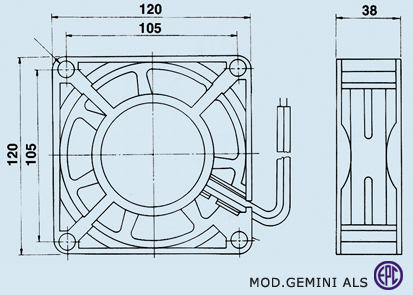

Gemini ALS 120x120x38 110/220 15 0.17 2800 48 520 7.5 2.80 98 47 Alumínio Rolamento
Gemini ALSS 120x120x25 110/220 15 0.17 2800 48 520 7.5 2.80 98 47   Rolamento
Multithor R10 - ø 98 170x170x80 110/220 19 0.20 2900 39 600 6 1.92 68 31 Plástico Rolamento

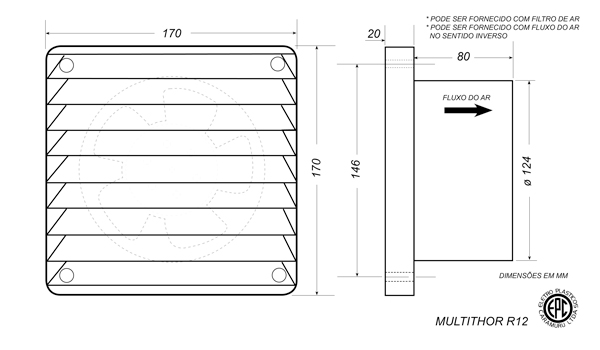

Multithor R12 - ø 122 170x170x80 110/220 20 0.22 2800 40 650 6.5 3.55 125 60 Plástico Rolamento
Multithor R15 - ø 142 170x170x80 110/220 21 0.24 3000 42 700 7.5 4.65 164 77 Plástico Rolamento

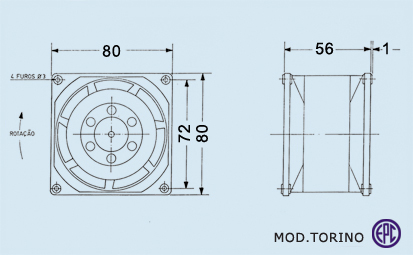

  Torino 80x80x56 110/220 14 0.16 3200 42 240 4 0.8 26 12 Plástico Rolamento

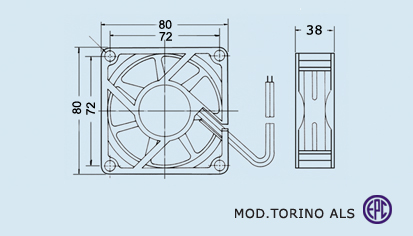

Torino ALS 80x80x38 110/220 12 0.10 3000 48 300 4 0.8 26 16 Alumínio Rolamento

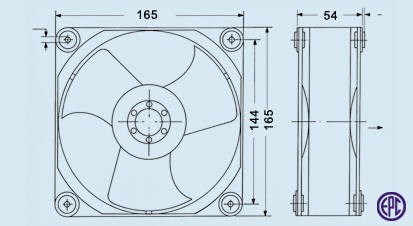

Vulcan 165x165x56 110/220 18 0.20 2400 52 500 12 6.40 227 107 Plástico Rolamento

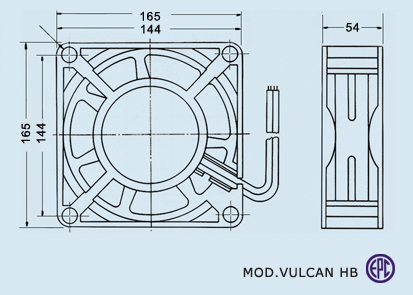

Vulcan HB 165x165x55 110/220 26 0.26 3300 55 990 18 7.00 220 110 Plástico Rolamento

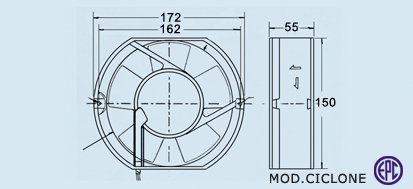

Ciclone 170x170x50 110/220 35 0.29 3100 58 900 18 6.5 220 110 Alumínio Rolamento

Des Foto Exaustores de Fumaça SUGAFLUX   hélice em mm Tensão VCA Watt Amp RPM dB(A) Peso Pressão mm H2O Vazão m3/min Vazão CFM Vazão lts/seg Suporte Fixação Mancais
  Sugaflux 1R 120x120x56 110/220 15 0.18 2800 47   4 2.80 98 49 Plástico Rolamento
  Sugaflux 2R 165x165x56 110/220 18 0.20 2400 52   12 6.40 220 107 Plástico Rolamento
  Sugaflux 2RHB 165x165x56 110/220 26 0.26 3100 58   18 7.00 220 110 Plástico Rolamento
  Sugaflux R15 170X170X100 110/220 26 0.32 3200 42   13 5.60 198 94 Plástico Rolamento

Des Foto Microcirculadores Modelos AC   hélice em mm Tensão VCA Watt Amp RPM dB(A) Peso Pressão mm H2O Vazão m3/min Vazão CFM Vazão lts/seg Suporte Fixação Mancais

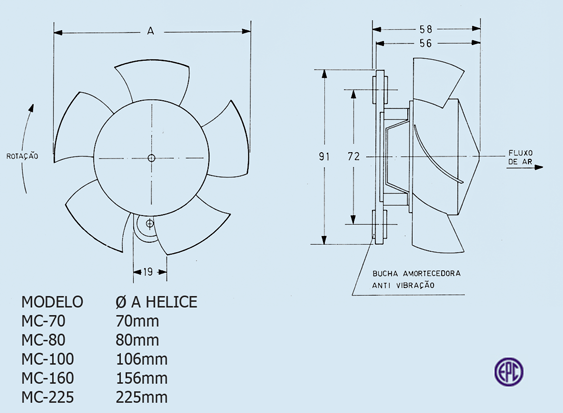

MC-70 ø 70 110/220 14 0.14 3300 <30 220 4 0.77 27 13 Plástico Rolamento
MC-80 ø 80 110/220 14 0.14 3300 <30 222 5 1.10 39 19 Plástico Rolamento
MC-90 ø 90 110/220 15 0.17 2800 <30 225 6 1.60 55 27 Plástico Rolamento
MC-100 ø106 110/220 17 0.18 2750 <30 225 7.5 2.80 97 46 Plástico Rolamento
MC-160 ø160 110/220 18 0.20 2400 <30 230 12 6.43 227 108 Plástico Rolamento

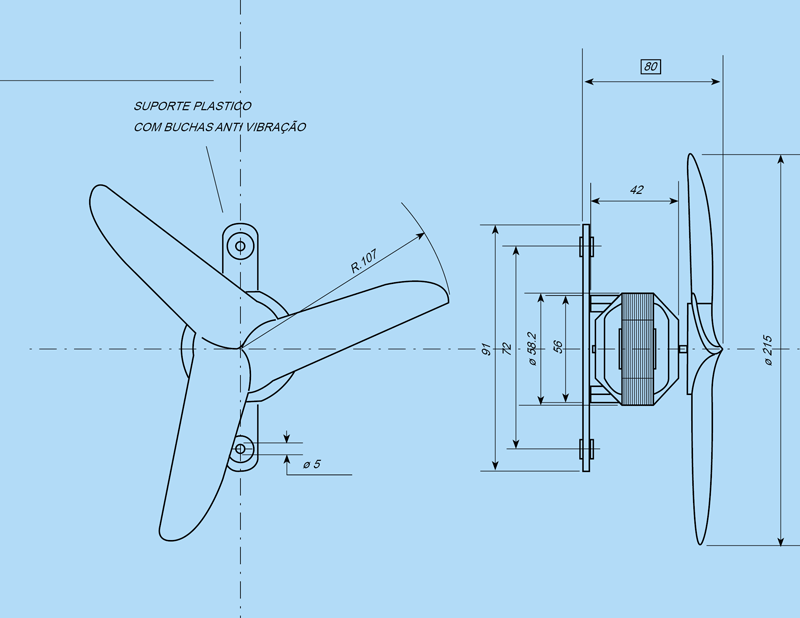

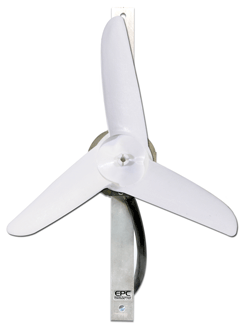

MC-220RH ø215 110/220 30 0.45 3000 <30 700 5 16 580 273 Plástico Rolamento

Des Foto Micro Motores Linha Refrigeração hélice em mm Tensão VCA Watt Amp RPM Hp Peso Pressão mm H2O Vazão m3/h Vazão CFM Vazão lts/seg Suporte Fixação Mancais
    Micro Motores Linha Aplicações Especiais
  MC-130AL PRO ø132 127/220 42 0.32 1700 1/25 1500 - 232 136   Metálico Sinterizado

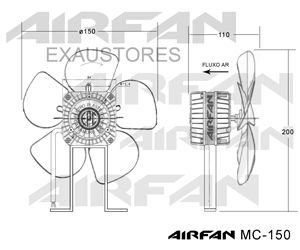

  MC-150AL / PRO ø150 127/220 42 0.40 1700 1/40-1/25 800 - 300 196   Metálico Sinterizado

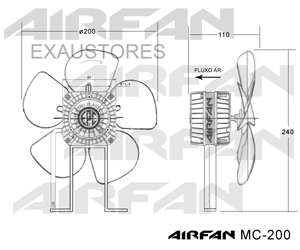

  MC-200AL / PRO ø200 127/220 42 0.40 1700 1/40 800 - 783 461   Metálico Sinterizado

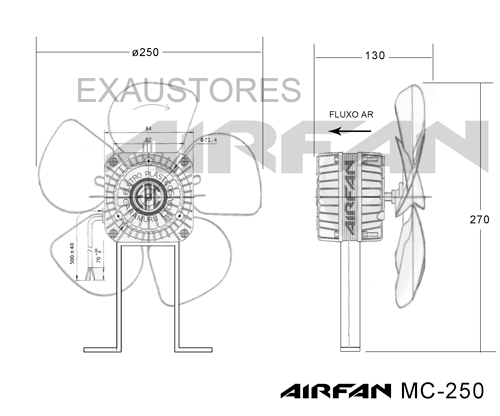

  MC-250AL / PRO ø250 127/220 53 0.70 1700 1/25 1500 - 1480 873   Metálico Sinterizado

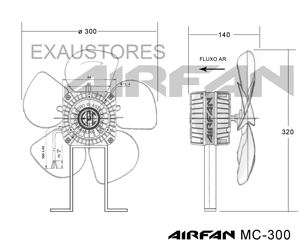

  MC-300AL / PRO ø300 127/220 53 0.70 1700 1/25 2000 - 2538 1493   Metálico Sinterizado
  ◙ MC-150ALQ PRO ø150 127/220 42 0.40 1700 1/25 2000 - 300 196   Metálico Sinterizado
  ◙ MC-200ALQ PRO ø200 127/220 42 0.40 1700 1/25 2000 - 783 461   Metálico Sinterizado





Des Foto Miniventiladores Modelos DC Dimensões em mm Tensão VDC Watt Amp RPM dB(A) Peso Pressão mm H2O Vazão m3/min Vazão CFM Vazão lts/seg Venturi Mancais

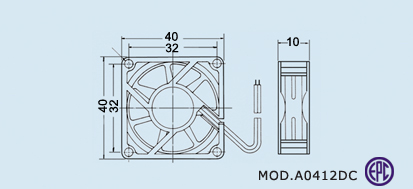

A0412DCS 40x40x10 12/24/48   0.09   32 17 5.2 0.15 5.2 2.5 Plástico Sinter/Rolam

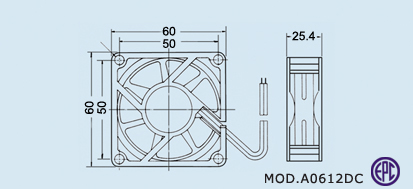

A0612DCS 60x60x25 12/24/48   0.17   20 36 4.9 0.50 18 8.6 Plástico Sinter/Rolam

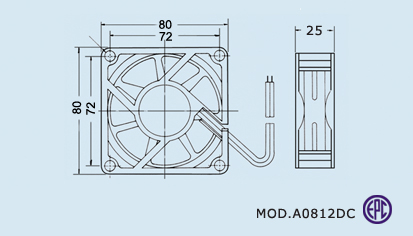

A0812DCS 80x80x25 12/24/48   0.22   35 70 4.6 1.04 37 16.6 Plástico Sinter/Rolam

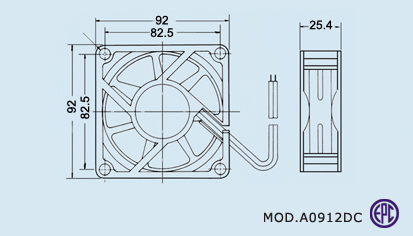

A0912DC 90X90X25 12/24/48   0.30   40 105 4.4 1.34 47 22.2 Plástico Sinter/Rolam

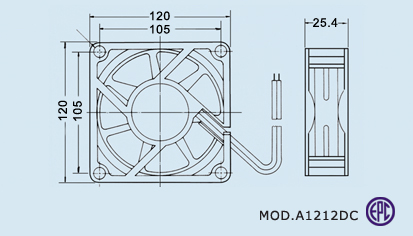

A01212DC 120x120x25 12   0.45   47 170 7.4 2.72 96 45.4 Plástico Sinter/Rolam
  A01224DC   24   0.45   47 170 7.4 2.72 96 45.4 Plástico Sinter/Rolam
A01248DC 120x120x38 48   0.45   47 170 7.4 2.72 96 45.4 Plástico Sinter/Rolam

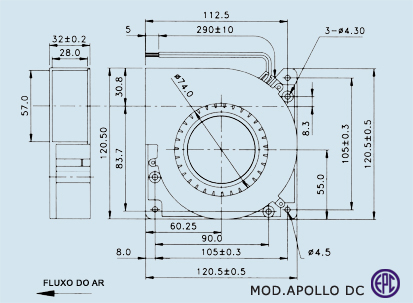

Apollo DC 120x120x32 12   0.60 2350 47 270 14 1.40 50 24 Plástico Sinter/Rolam
      120x120x32 24   0.60 2350 47 270 14 1.40 50 24 Plástico Sinter/Rolam

* Para aplicações especiais podem ser fonecidos com rolamentos blindados em aço inox
* Os modelos da linha DC podem ser fornecidos em 12VDC - 24VDC - 48VDC - A corrente varia de acordo com a voltagem

* Para os modelos AC os dados são obtidos em 120VCA 60Hz 25oC

* Quaisquer especificações técnicas apresentadas estão sujeitas a alterações sem prévio aviso
