• AIRFAN INLINE R10RBI

• AIRFAN INLINE R12RBI

• AIRFAN INLINE R15RBIH



Este tipo de exaustores ou insufladores são

utilizados em ambientes onde se requeira


Utilizam 2 Motores com rolamentos

menor ruído possível.

Quando da utilização de dutos com percursos
longos.
Sendo instalados em forros e/ou lages o
ruído natural de seu funcionamento
é atenuado.

Podem ser utilizados com dutos térmicos ou
acústicos para maior atenuação de
ruído ou transferencia de ar de um
ambiente para outro aproveitando ar
climatizado

O maior diferencial técnico é que nossos Inline
aparelhos utilizam 2 motores operando
simultâneamente, com rolamentos blindados
proporcionando pressão e vazão otimizadas.





Linha INLINE Certificada Pelo Inmetro

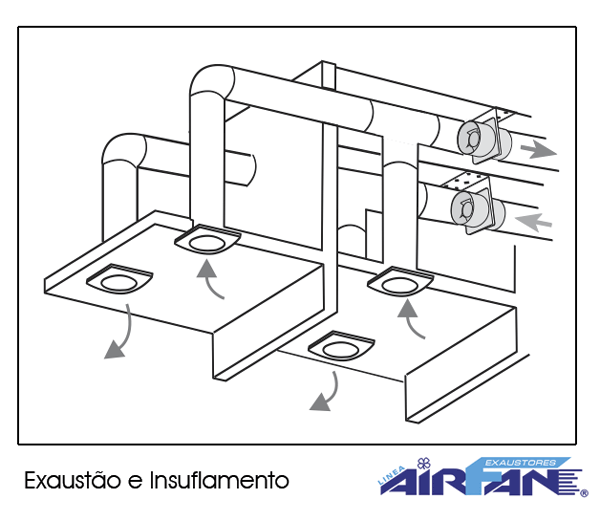

Possibilidades de Instalações

Utilizar captores / difusores de ar nas extremidades dos dutos >>

Utilizar Dutos rígidos ou flexíveis >>

Utilizar dutos térmicos e dutos Acústicos >>


Aplicações e Ilustrações>>



Kit's de Instalação





• Aplicação

Indicados para insuflamento e exaustão em residências, comércio, industrias.

Reforço em sistemas de insuflamento ou exaustão mecânica de ar

Pressurização de ambientes especiais

Compatíveis com dutos:

Ø 100 - Ø 125 - Ø 150 - Ø 200 - Ø 250

Devida sua construção plástica resistente a intempéries estes modelos são a perfeita solução para instalações em sistemas de insuflamento e exaustão com umidade como banheiros, cozinhas etc



• Motor e Hélice

Proteção térmica contra super aquecimento .

Utilizam rolamentos blindados com vida útil de 50.000 horas livre de manutenção.

Utilizam 2 motores

• Controle de velocidade

Pode-se utilizar controle de rotação para maior flexibilidade no controle da vazão.

• Montagem em dutos

Instalações em paredes, forros, em qualquer angulo de inclinação podem ser efetuadas

Acompanha suporte metálico para fixação.





Exaustão ou Insuflamento -  Podem ser instalados na posição horizontal ou vertical







   Aparelhos Certificados pelo INMETRO





      INLINE 10            INLINE 12              INLINE 15



 Linha Airfan Inline

Até 60 m2

Construção Civil - Exaustão - Insuflamento - Laboratórioss - Farmácias  - Ambientes Especiais

Des Modelos AC Dimensões em mm ø saída ar mm Tensão   V W Hz rpm dB(A) Peso kg Venturi Mancais Vazão CFM Pressão (Pa) Vazão m3/h Ambiente

Acessórios Opcionais
m3 m2
AIRFAN INLINE  R10RBI 117x117x178 saída ø98 98 BIVOLT 127V/220V 50/37 60 2900 <49 0.90 Plástico Rolamento 83 110 144 30 12 *SP/Timer  *CR/ Válvula Anti Retorno
AIRFAN INLINE R12RBI 146X146X178 saída ø124 124 BIVOLT 127V/220V 55/41 60 2870 <52 1.10 Plástico Rolamento 161 110 273 45 15 *SP/Timer  *CR/ Válvula Anti Retorno
AIRFAN INLINE  R15RBIH ø 165x180 saída ø142 142 BIVOLT 127V/220V 63/47 60 2000 <46 1.20 Plástico Rolamento 205 130 424 60 24 *SP/Timer  *CR/ Válvula Anti Retorno

A Linha Aiorfan Inline BI utiliza 2 motores com rolamentos duplamente blindados



Modelos Industriais

Linha Airfan Inline Industrial





    INLINE 15BIHB           INLINE 25

AIRFAN INLINE  R15RBIHB  165x290 saída ø142 142 BIVOLT 127V/220V 65/60 60 3000 52 4.00 Plástico Rolamento 342 300 580 95 40 *SP/Timer  *CR
AIRFAN INLINE  R25RBIH 270x270x240 saída ø242 242 BIVOLT 127V/220V 76/58 60 3000 50 3.00 Plástico Rolamento 603 90 1026 170 58 *SP/Timer  *CR




O MODELO AIRFAN INLINE  R15RBIHB  E MODELO AIRFAN INLINE R25RBIH  SÃO UTILIZADOS EM APLICAÇÕES ESPECIAIS INDUSTRIAIS
Instalações Aplicações Ilustrações >>
Acessórios Opcionais >>

Utilizados como auxiliares em sistemas de renovação de ar, pressurização, sistemas com filtragem do ar

Soluções em insuflamento ou exaustão mecânica



Acessórios e opcionais >>





*Quaisquer especificações técnicas apresentadas  estão sujeitas a alterações sem prévio aviso * Fotos meramente ilustrativas
