Filtros de Ar

• Perfil Ultra Fino


• Lindo Acabamento
• Fáceis de limpar - Superfície Polida
ø Saída de Ar conforme novo padrão

dos dutos comerciais  em  PVC

rígidos
• Nova grade traseira auto fechante
  para a linha R10 - C10 - D10 - E10
• Os únicos a utilizar rolamentos
  blindados
• Utilizam plásticos de engenharia
com aditivos anti UV e retardantes
de chama V0


Catálogo em



 Qualidade

Classe

Beleza










Econômicos  • Pequenos  Potentes  Eficientes

Catálogo em




• Perfil Ultra Fino

E10

E15

Catálogo em

Catálogo em


•  Maior áreas de captação de ar

Grades com Perfis Ultra Finos nas Linhas C - D - E





























• Dutos Flexíveis
• Até ø 22" - ø 550mm


• Super resistentes

• Ideais para ar

• Peças com até 10 metros

• Sem Isolamento

• Com Isolamento Térmico

• Com Isolamento

Termo Acustico

• Aplicações especiais

• Varios materiais

• Térmicos e Acústicos

• Peças com 6 metros

• Varios diâmetros




Solução em renovação de ar com ruído reduzido

      • Utilizam 2 motores com rolamentos blindados



Modelos:  ø 100mm

ø 125mm  ø 150mm

• Instalação em Tetos - Forros - Lajes
• Exaustão ou Insuflamento
• Ruído reduzido com instalação embutida no forro

Instalação em dutos rígidos ou flexíveis

Captores / Difusores de ar para acabamento
• Kit's Inline - Captores de Ar + Duto + Exaustor





2 motores

Linha INLINE >>


Airfan D10 cromado
Espelhados



Dependendo do volume podemos produzir em cores personalizadas




  Benefícios da Renovação do Ar



• Evite a proliferação de fungos, ácaros e bactérias

causada pela umidade em móveis,

objetos e toalhas molhadas

• Elimine maus odores e vapor em sanitários

e lavanderias conservando a pintura de tetos, paredes,

objetos

• Efetue a exaustão de fumaça em ambientes fechados

• Ambientes para Fumantes, Vestiários

• Salas com Computadores, Dormitórios, Ambientes

Confinados






D10

Mais Bonito
Mais Discreto
Perfil Ultra Fino


D15



D15R MI

O modelo D15R MI promove o fluxo de ar invertido sendo utilizado na captação do ar externo e filtrado.
Renovação do Ar em ambientes climatizados.
Troca Rápida de Filtro de Ar pela grade interna
Diminuição de níve de CO2 nos ambientes
• Nova grade traseira veneziana auto

fechante com encaixe linha 10

Catálogo em








• Grades Auto Fechantes
• ø 100mm
• ø 125mm
• ø 150mm
Novas hélices de alto desempenho


Linha 10



Linha 15



Kits de Instalação Completos

Dute Flexível

Sensor automatico e timer

Nova grade auto fechante

Valvula anti retorno de ar



Acessórios e opcionais >>




Modelos:

AIRFANKIT 10 AIRFANKIT 12 AIRFANKIT 15
R10 - C10 - D10 - E10 R12 - C12 R15 - C15 - D15 - E15
Até 158 m3/h Até 312 m3/h Até 482 m3/h
Duto ø 100 mm 4" Duto ø 126 mm 5" Duto ø 150 mm 6"

» Exaustores Airfan Kit's



Vazão e pressão otimizadas

Motores especiais proporcionando vazão e pressão otimizadas

Projetos personalizados - Consulte nosso depto técnico>>














Design e Qualidade incomparáveis.

 Desenvolvidos e produzidos no Brasil  com características

técnicas para trabalho contínuo de acôrdo com nossas condições climáticas

A LINEA AIRFAN  é fabricada pela Eletro Plasticos Caramuru Ltda presente no mercado nacional desde 1957 e que através de seus inúmeros

produtos fabricados diferenciados, atendem aplicações específicas, direcionados para o mercado residencial, comerciail e industrial.

A LINEA AIRFAN identificada e classificada pela Portaria 371 do Inmetro é fabricada de acôrdo com as normas IEC 60335-2-80 e  ABNT NBR

NM 60335-2-X, vigentes e recebem o sêlo de conformidade do INMETRO  nos aparelhos e na embalagem dos mesmos.

A LINEA AIRFAN foi desenvolvida em várias dimensões e potencias  para regime de trabalho contínuo e em ambientes agressivos.
Dimensionalmente no segmento da construção civil encaixam perfeitamente nos novos padrões atuais de  tubulações de PVC em mm
Com motores especiais protegidos e utilizando rolamentos blindados, proporcionam conforto e bem estar em ambientes com pouca ou nenhuma

troca de ar natural podem ser instalados em tetos, paredes, lavabos, cozinhas, lavanderias, sanitários, homecar, embarcações, janelas



e em uma infinidade de pequenos, médios e grandes ambientes.


Oferecemos uma ampla linha de acessórios opcionais como grades, válvulas anti retorno de ar e conexões >>
• Todos nossos exaustores podem ser utilizados com Sensores de Presença Especiais para Acionamento Automático com Timer >>
• Acessório indispensável em sanitários

» Como selecionar o modêlo mais adequado de acordo com a metragem cúbica de seu ambiente >>



Linha Construção Civil
Catálogo em

Para motor de maior potencia
ver tabela abaixo Cod. RH

R10 R12 R15



Instalação Linha R >>



Acompanha nova grade auto

fechante para a Linha

C10 - D10 - E10 - R10 >


Modelo R10 R12

R15

Ambientes m2 7 9 16
Ambientes m3 20 28 48

ø Saída Ar mm

98 124

144

m3/h

134

213

320

Pa 60 65 75

rpm

2800 2870

2000

dB(A)

<45 <47

<42

W

28/21 27/20

33/25

Hz

60 60 60

V

Bi Volt Bi Volt Bi Volt

Exaustor + 2 Grades + Tela Anti Insetos

BIVOLT 127V/220V

Garantia de 3 anos na Linha Rolamento





Acessórios e Opcionais >>


Catálogo em

Para motor de maior potencia
ver tabela abaixo Cod. RH

C10 C12 C15

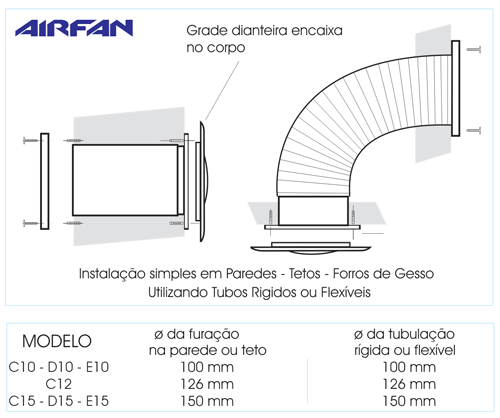

Instalação Linha C - D >>


Acompanha nova grade auto
fechante para a Linha
C10 - D10 - E10 - R10 >



Modelo C10 C12 C15
Ambientes m2 7 9 16
Ambientes m3 20 28 48

ø Saída Ar mm

98 124 144
m3/h

134

213

320

Pa 60 65 75

rpm

2800 2870

2000

dB(A)

<45 <47

<42

W

28/21 27/20

33/25

Hz

60 60 60

V

Bi Volt Bi Volt Bi Volt

Exaustor + 2 Grades + Tela Anti Insetos

BIVOLT 127V/220V

Garantia de 3 anos na Linha Rolamento

Aplicações e Ilustrações>>

Acessórios e Opcionais >>





Catálogo em

Para motor de maior potencia
ver tabela abaixo Cod. RH

D10 D15 D15RMI



Instalação Linha C - D >>



O modelo D15RMI promove o Fluxo do Ar

no sentido inverso aos exaustores

efetuando a captação do ar externo

para o ambiente interno filtrando-o.



Acompanha  grade traseira veneziana fixa

Modelo D10 D15

D15RMI

Ambientes m2 7 16 16
Ambientes m3 20 48 48

ø Saída Ar mm

98 144

144

m3/h

134

320

320

Pa 60 75 75

rpm

2800 2000

2000

dB(A)

<45 <47

<42

W

28/21 33/25

33/25

Hz

60 60 60

V

Bi Volt Bi Volt Bi Volt

Exaustor + 2 Grades + Tela Anti Insetos

BIVOLT 127V/220V

Garantia de 3 anos na Linha Rolamento





Acessórios e Opcionais >>



Insuflamento de Ar - Redução da Taxa de CO2
 Captação de Ar externo com filtro substituível


Filtro G4 ou M5 conforme Norma ABNT NBR 16401
Instalação embutida em paredes, para ambientes sem renovação de ar, com

filtro de troca rápida pelo lado interno

Tem como finalidade reduzir a taxa de CO2 em ambientes climatizados ou não
• Devido a utilização do elemento filtral a vazão do ar é reduzida não prejudicando ambientes climatizados
  • Consulte-nos para esclarecimentos e projetos especiais






Catálogo em

Para motor de maior potencia
ver tabela abaixo Cod. RH

E10 E15



Instalação Linha C - D - E >>





Acompanha  grade traseira veneziana fixa


Modelo E10 E15
Ambientes m2 7 16
Ambientes m3 20 48

ø Saída Ar mm

98 144

m3/h

134

320

Pa 60 75

rpm

2800 2000

dB(A)

<45 <47

W

28/21 33/25

Hz

60 60

V

Bi Volt Bi Volt

Exaustor + 2 Grades + Tela Anti Insetos

BIVOLT 127V/220V

Garantia de 3 anos na Linha Rolamento





Acessórios e Opcionais >>



Maior área de captação de ar

Novo design


• As grades dianteiras desta linha E tem maior área de captação de ar proporcionando maior ediciência do exaustor.
Pequenos, Duráveis e Eficientes
• Devido nossas novas hélices de alto rendimento proporcionam maior trocas de ar por hora com menos ruído.
• Instalados em tetos ou paredes são discretos pois tem a espessura de suas grades mais baixa dao mercado.

• São fabricados comr 4 tipos de motores
• Modelos S com mancais sinterizados
• Modelos SH com mancais sinterizados e maior potência
• Modelos R com rolamentos blindados proporcionando maior vida útil
• Modelos RH com rolamentos blindados e maior potência

 • Os modelos com rolamentos blindados devem ser utilizados quando em instalação em tetos e forros
 • Proporcionando maior vida útil devido o posicionamento do exaustor



        Pressurização
  Utilizam 2 motores com rolamentos blindados



• Veja característicass técnicas e desenhos

Solução em renovação de ar com ruído reduzido

Podem trabalhar na horizontal ou vertical

• Vários Modelos

ø 100mm - ø 125mm

ø 150mm - ø 250mm

• Motores BIH de maior potência

aplicações especiais

• Instalação em Forros distante

da Captação do Ar

• Maior Desempenho
• Vazão e Pressão otimizadas
• Baixo Consumo - Bi Voltagem
• Baixo Ruído
• Motores com Rolamentos




Catálogo em


• Aplicações da LINEA AIRFAN
Residenciais Comerciais Industriais
Sanitários • Farmacias • Climatização em geral
Dormitórios Laboratórios • Salão de Cabeleireiros
Lavanderias Áreas de Pintura • Vestiários
Cozinhas Lan Houses • Envase de Bebidas
Garagens Bares e Restaurantes

Cosméticos, Químicos

Sala de Jogos Proteção de Documentos Criadouro de Animais
• Sala de TV Consultórios Médicos Estufas
• Home Theater Podologia Galpões
Escritórios • Sistemas para Pet Shop

Acessórios >>



Consulte nosso Depto de Engenharia



Especialmente utilizados em:



Farmácias Magistrais • Laboratórios • Salas Dedicadass Pressurizadas



Utilização com Caixas de Coleta e Filtros de Ar Classes G0 - G4 - F5 - HEPA

Classes de filtragem conforme Norma ABNT NBR 16401



AIRFAN INLINE



Instalação em exaustão com Y de 45o - Instalação em linha



Os Modelos axiais AIRFAN INLINE



São indicados para instalações em forros, lages, áreas externas protegidas,

possibilitando vários tipos de montagens com mais captações de ar para

exaustão ou insuflamento na mesma tubulação de um ou mais ambientes

com conjunto motor exaustor posicionado "em linha" com a tubulação ou

em uma extremidade eliminando algum ruído de seu funcionamento

próximo das captações do ar.

Disponíveis Kit's de instalação para AIRFAN INLINE >>









Acessórios e Opcionais >>




Exaustão de Fumaça

Podemos observar também a necessidade da exaustão do ar em locais específicos para fumantes principalmente em empresas e salas de recreação, computadores, home theater,TV etc

 Odores
Ambientes fechados ou com pouca ventilação são os maiores causadores de

maus odores, mofo e bactérias.

Sistemas especiais para Pet Shop

Troca de Ar - Alergias


Conforme estudos internacionais não foram definidas ainda regras ou normas rígidas para o volume necessário da troca de ar em um ambiente em relação a alergias ou fumantes. O Environmental Health & Safety Department sugere como razoável pelo menos 6 ACH (trocas de ar por hora) do ambiente calculada em m3/hora.









Versatilidade em Aplicações Especiais  >> Baixo Ruído
Baixo Ruído é uma característica necessária em locais como dormitórios, estúdios de gravação e outros. Assim sendo a Linea Airfan devido a sua variedade de modelos INLINE e acessórios como Dutos Acústicos atende sua necessidade na melhor maneira possível aliando alta qualidade e baixo consumo a um custo reduzido.

 •  Controle de Velocidade >>
Utilizando nosso controle de velocidade controla-se a rotação do exaustor
diminuindo possível ruído necessário em ambientes especiais.


Elemento Filtral com Carvão Ativado

>>

Estes Elementos Filtrais podem ser fornecidos impregnados com Carvão Ativado para adsorção de odores, substancias gasosas  como hidrocarbonetos, compostos de elementos inorgânicos, odores de fumaça e outros.

Exaustores

Os aparelhos desenvolvidos pela EPC contam com alto padrão de qualidade na confecção dos motores e dos elementos do conjunto,que são injetados com os melhores materiais plásticos de engenharia produzidos no país e,ou importados como venturi, hélices, e componentes internos.



Consulte nosso Depto de Engenharia



Acessórios e Opcionais >>

   • Filtros de Ar Classes G0 - G4 - M5 - HEPA - Carvão Ativado >>









Nossos aparelhos são fornecidos com uma Tela Anti Insetos com uma densidade celular calculada afim de não diminuir sua capacidade de exaustão, devendo ser limpo periodicamente devido acúmulo natural de poeira.

Nos casos de movimentação do ar de um ambiente para outro ou de uma sala climatizada  para outra sugerimos a utilização de nosso Elemento Filtro de Ar Classe G4.

Para se evitar a entrada ou retorno do ar do ambiente externo, tetos, ou shaft de edificações quando o exaustor estiver desligado, pode-se utilizar nossas novas Válvulas Anti Retorno de Ar internas se desejado. Estas válvulas encaixam na parte traseira dos exaustores permanecendo fechadas quando o exaustor estiver desligado, vedando uma possível entrada do ar externo contaminado  para o ambiente , e abrindo-se automaticamente quando o mesmo é ligado.

Importante: Os Elementos Filtrais e Telas devem ser substituídos assim que percebida perda da eficiência da exaustão ou notando-se acúmulo de poeira no mesmo através de verificação a cada 3 meses dependendo de sua utilização.Deve-se estar ciente que qualquer acessório como Válvulas ou Elementos Filtrais sempre diminuirão um pouco a capacidade de exaustão ou insuflamento de qualquer exaustor ou insuflador




Linha C - D - E - R com rolamentos blindados

Linha INLINE   com rolamentos blindados

  Para aplicações especiais podem ser fonecidos com rolamentos blindados em aço inox

Dando preferência a produtos nacionais você incentiva o desenvolvimento de novos produtos e colabora com o desenvolvimento de nosso país





      Qualidade - Durabilidade - Baixo Ruído

Uso Contínuo

Os modelos dos exaustores codificados com a letra R utilizam motores com  rolamentos de esferas de alta precisão e durabilidade duplamente blindados possuindo também um tratamento especial para trabalho em ambientes agressivos com poeira, vapor, umidade e protetor térmico contra super aquecimento, proporcionando assim uma longa vida útil estimada  L10 50000 hs a 20oC livre de manutenção.

Os modelos dos exaustores codificados com S utilizam motores com  mancais sinterizados possuindo as mesmas características protetivas da linha R proporcionando também uma longa vida útil a um custo mais acessível

• Os modelos dos aparelhos codificados com RH ou SH utilizam motores mais potentes proporcionando maiores vazão e pressão de ar.

• Os modelos dos nossos exaustores codificados com BI, no caso nossos Modelos Airfan Inline utilizam 2 motores com rolamentos duplamente blindados proporcionando maiores vazão e pressão de ar.

• Nossos motores são BIVOLT 127V/220V

• Laboratório completo de ensaios elétricos e fluido mecânicos



» Vida útil L10

• Os exaustores da Linha C - Linha R - Linha D - Linha E  residenciais acompanham:

• Conjunto motor exaustor

• 2 grades sendo uma dianteira e uma traseira para acabamento

• Tela anti insetos
• Conector elétrico

• Buchas plásticas e parafusos para fixação

• Manual de instalação

• Certificado de garantia




 • Preços especiais para grandes quantidades

 » Cadastre-se

• Solicite ou cadastre sua empresa e mantenha-se  atualizado

sobre novos lançamentos, descontos e promoções especiais






Qualidade - Confiabilidade - Custo Reduzido

Assistência Técnica Permanente




   Aparelhos Certificados pelo INMETRO


             C10              C12                 C15                   R10                    R12                    R15                         D10                   D15                    D15RMI                       E10                  E15

Linha Airfan Construção Civil

Até 50 m2

Exaustão - Insuflamento - Lavabos - Banheiros - Ambientes residenciais e comerciais

Des  Airfan Linha10 Dimensões em mm ø saída ar mm  Tensão  V W Hz rpm dB(A) Peso kg Venturi Mancais Vazão CFM Pressão (Pa) Vazão m3/h Ambiente

Acessórios Opcionais
ø 100mm - 4" m3 m2

|

AIRFAN  E10S 147X147X85 98 BIVOLT 127V/220V 28/21 60 2800 <45 0.60 Plástico Sinterizado 78 60 134 20 7 SP - CV - VA
  AIRFAN  E10R 147X147X85 98 BIVOLT 127V/220V 28/21 60 2800 <45 0.60 Plástico Rolamento 78 60 134 20 7 SP - CV - VA
  AIRFAN  E10SH 147X147X85 98 BIVOLT 127V/220V 29/22 60 3300 <47 1,00 Plástico Sinterizado   65 158 24 8 SP - CV - VA
  AIRFAN  E10RH 147X147X85 98 BIVOLT 127V/220V 29/22 60 3300 <47 1,00 Plástico Rolamento   65 158 24 8 SP - CV - VA

|

AIRFAN  D10S 147X147X85 98 BIVOLT 127V/220V 28/21 60 2800 <45 0.60 Plástico Sinterizado 78 60 134 20 7 SP - CV - VA
  AIRFAN  D10R 147X147X85 98 BIVOLT 127V/220V 28/21 60 2800 <45 0.60 Plástico Rolamento 78 60 134 20 7 SP - CV - VA
  AIRFAN  D10SH 147X147X85 98 BIVOLT 127V/220V 29/22 60 3300 <47 1,00 Plástico Sinterizado   65 158 24 8 SP - CV - VA
  AIRFAN  D10RH 147X147X85 98 BIVOLT 127V/220V 29/22 60 3300 <47 1,00 Plástico Rolamento   65 158 24 8 SP - CV - VA

|

AIRFAN  C10S 147X147X85 98 BIVOLT 127V/220V 28/21 60 2800 <45 0.60 Plástico Sinterizado 78 60 134 20 7 SP - CV - VA
  AIRFAN  C10R 147X147X85 98 BIVOLT 127V/220V 28/21 60 2800 <45 0.60 Plástico Rolamento 78 60 134 20 7 SP - CV - VA
  AIRFAN  C10SH 147X147X85 98 BIVOLT 127V/220V 29/22 60 3300 <47 1,00 Plástico Sinterizado   65 158 24 8 SP - CV - VA
  AIRFAN  C10RH 147X147X85 98 BIVOLT 127V/220V 29/22 60 3300 <47 1,00 Plástico Rolamento   65 158 24 8 SP - CV - VA

|

AIRFAN  R10S 170x170x85 98 BIVOLT 127V/220V 28/21 60 2800 <45 0.60 Plástico Sinterizado 78 60 134 20 7 SP - CV - VA
  AIRFAN  R10R 170x170x85 98 BIVOLT 127V/220V 28/21 60 2800 <45 0.60 Plástico Rolamento 78 60 134 20 7 SP - CV - VA
  AIRFAN  R10SH 170x170x85 98 BIVOLT 127V/220V 29/22 60 3300 <47 1,00 Plástico Sinterizado   65 158 24 8 SP - CV - VA
  AIRFAN  R10RH 170x170x85 98 BIVOLT 127V/220V 29/22 60 3300 <47 1,00 Plástico Rolamento   65 158 24 8 SP - CV - VA

O diferencial expressivo nestes modelos é o tipo de motor utilizado e a grade dianteira


Des  Airfan Linha 12 Dimensões em mm ø saída ar mm  Tensão   V W Hz rpm dB(A) Peso kg Venturi Mancais Vazão CFM Pressão (Pa) Vazão m3/h Ambiente

Acessórios Opcionais
ø 125mm - 5" m3 m2

|

AIRFAN R12S 170x170x84 124 BIVOLT 127V/220V 27/20 60 2870 <47 0.65 Plástico Sinterizado 125 65 213 28 9 SP - CV - VA
  AIRFAN R12R 170x170x84 124 BIVOLT 127V/220V 27/20 60 2870 <47 0.65 Plástico Rolamento 125 65 213 28 9 SP - CV - VA
  AIRFAN R12SH 170x170x84 124 BIVOLT 127V/220V 32/23 60 3200 <46 1,00 Plástico Sinterizado   95 312 36 12 SP - CV - VA
  AIRFAN R12RH 170x170x84 124 BIVOLT 127V/220V 32/23 60 3200 <46 1,00 Plástico Rolamento   95 312 36 12 SP - CV - VA

|

AIRFAN C12S 170x170x84 124 BIVOLT 127V/220V 27/20 60 2870 <47 0.65 Plástico Sinterizado 125 65 213 28 9 SP - CV - VA
  AIRFAN C12R 170x170x84 124 BIVOLT 127V/220V 27/20 60 2870 <47 0.65 Plástico Rolamento 125 65 213 28 9 SP - CV - VA
  AIRFAN C12SH 170x170x84 124 BIVOLT 127V/220V 32/23 60 3200 <46 1,00 Plástico Sinterizado   95 312 36 12 SP - CV - VA
  AIRFAN C12RH 170x170x84 124 BIVOLT 127V/220V 32/23 60 3200 <46 1,00 Plástico Rolamento   95 312 36 12 SP - CV - VA

O diferencial expressivo nestes modelos é o tipo de motor utilizado e a grade dianteira


Des  Airfan Linha 15 Dimensões em mm ø saída ar mm  Tensão   V W Hz rpm dB(A) Peso kg Venturi Mancais Vazão CFM Pressão (Pa) Vazão m3/h Ambiente

Acessórios Opcionais
ø 150mm - 6" m3 m2

|

AIRFAN E15S 170x170x84 144 BIVOLT 127V/220V 33/25 60 2000 <42 0.70 Plástico Sinterizado 189 75 320 48 16 SP - CV - VA
  AIRFAN E15R 170x170x84 144 BIVOLT 127V/220V 33/25 60 2000 <42 0.70 Plástico Rolamento 189 75 320 48 16 SP - CV - VA
  AIRFAN E15SH 170x170x84 144 BIVOLT 127V/220V 40/30 60 2900 <51 1,00 Plástico Sinterizado   100 482 55 18 SP - CV - VA
  AIRFAN E15RH 170x170x84 144 BIVOLT 127V/220V 40/30 60 2900 <51 1,00 Plástico Rolamento   100 482 55 18 SP - CV - VA

|

AIRFAN  R1SS 170x170x84 144 BIVOLT 127V/220V 33/25 60 2000 <42 0.70 Plástico Sinterizado 189 75 320 48 16 SP - CV - VA
  AIRFAN  R15R 170x170x84 144 BIVOLT 127V/220V 33/25 60 2000 <42 0.70 Plástico Rolamento 189 75 320 48 16 SP - CV - VA
  AIRFAN  R1SSH 170x170x84 144 BIVOLT 127V/220V 40/30 60 2900 <51 1,00 Plástico Sinterizado   100 482 55 18 SP - CV - VA
  AIRFAN   R1RH 170x170x84 144 BIVOLT 127V/220V 40/30 60 2900 <51 1,00 Plástico Rolamento   100 482 55 18 SP - CV - VA

|

AIRFAN C15S 170x170x84 144 BIVOLT 127V/220V 33/25 60 2000 <42 0.70 Plástico Sinterizado 189 75 320 48 16 SP - CV - VA
  AIRFAN C15R 170x170x84 144 BIVOLT 127V/220V 33/25 60 2000 <42 0.70 Plástico Rolamento 189 75 320 48 16 SP - CV - VA
  AIRFAN C15SH 170x170x84 144 BIVOLT 127V/220V 40/30 60 2900 <51 1,00 Plástico Sinterizado   100 482 55 18 SP - CV - VA
  AIRFAN C15RH 170x170x84 144 BIVOLT 127V/220V 40/30 60 2900 <51 1,00 Plástico Rolamento   100 482 55 18 SP - CV - VA

|

AIRFAN D15S 170x170x84 144 BIVOLT 127V/220V 33/25 60 2000 <42 0.70 Plástico Sinterizado 189 75 320 48 16 SP - CV - VA
  AIRFAN D15R 170x170x84 144 BIVOLT 127V/220V 33/25 60 2000 <42 0.70 Plástico Rolamento 189 75 320 48 16 SP - CV - VA
  AIRFAN D15SH 170x170x84 144 BIVOLT 127V/220V 40/30 60 2900 <51 1,00 Plástico Sinterizado   100 482 55 18 SP - CV - VA
  AIRFAN D15RH 170x170x84 144 BIVOLT 127V/220V 40/30 60 2900 <51 1,00 Plástico Rolamento   100 482 55 18 SP - CV - VA
AIRFAN D15RMI 170x170x84 144 BIVOLT 127V/220V 32/25 60 2000 <40 0.70 Plástico Rolamento 164 100 290 48 16 SP - CV - VA Filtro de Ar

O diferencial expressivo nestes modelos é o tipo de motor utilizado e a grade dianteira


  Acessórios :
SP Sensor de presença com timer
CV Controle de velocidade
VA Valvuka Anti retorno de ar
Os modelos com código R no final utilizam mancais com rolamentos duplamente blindados
Os modelos com código S no final utilizam mancais sinterizados
Os modelos com código RH no final utilizam mancais com rolamentos duplamente blindados e motor de maior potencia
Os modelos com código SH no final utilizam mancais sinterizados e motor de maior potencia
Instalações Aplicações Ilustrações >>
Acessórios Opcionais >>


   Aparelhos Certificados pelo INMETRO


      INLINE 10            INLINE 12              INLINE 15

Utilizam 2 motores com rolamentos

 Linha Airfan Inline

Até 60 m2

Construção Civil - Exaustão - Insuflamento - Laboratórioss - Farmácias  - Ambientes Especiais

Des Airfan Inline BI Dimensões em mm ø saída ar mm Tensão   V W Hz rpm dB(A) Peso kg Venturi Mancais Vazão CFM Pressão (Pa) Vazão m3/h Ambiente

Acessórios Opcionais
m3 m2
AIRFAN INLINE  R10RBI 117x117x178 saída ø 98 98 BIVOLT 127V/220V 50/37 60 2900 <49 0.90 Plástico Rolamento 85 110 144 30 12 *SP/Timer  *CR/ Válvula Anti Retorno
AIRFAN INLINE R12RBI 146X146X178 saída ø 124 124 BIVOLT 127V/220V 55/41 60 2870 <52 1.10 Plástico Rolamento 161 110 273 45 15 *SP/Timer  *CR/ Válvula Anti Retorno
AIRFAN INLINE  R15RBIH ø 165x180 saída ø 142 142 BIVOLT 127V/220V 63/47 60 2000 <46 1.20 Plástico Rolamento 247 130 424 60 24 *SP/Timer  *CR/ Válvula Anti Retorno

Instalações Aplicações Ilustrações >>
Acessórios Opcionais >>

Informações Técnicas

Dados obtidos em 127v/220v CA 50/60Hz 25oC - Nível sonoro obtido a 1 m de distancia
A corrente (A) varia de acordo com a tensão utilizada
• Os modelos da Linha Airfan Inline com código  BI - BIH   proporcionam maior vazão e  pressão em relação a similares da categoria devido sua
   construção motora, sendo utilizados em diversas aplicações e ambientes - Laboratórios - Salas dedicadas - Pressurização Consulte
Utilizando nosso Controle de Velocidade (CV) pode-se controlar a velocidade do motor do exaustor otimizando-o em relação a vazão e ruído
CV= Controle de Velocidade Eletrônico  SP/Timer: Sensor de Presença Automático com Timer Válvula Anti Retorno Automática Interna
Trocas de Ar no ambiente consideradas:  •  Muito Boa = 12(ACH) e acima    Média =  6(ACH)    Mínima = 1 ~ 2 (ACH)
Para calcular a metragem cúbica (mt3) do ambiente multiplique altura x largura x comprimento do ambiente
• Para referencia na metragem cúbica ou quadrada (com 3 metros de altura) dos ambientes  presentes na tabela acima, foram consideradas  6 (ACH)
Dependendo do tipo de ambiente, estado fisico do contaminante utilizado ou manipulado a taxa de renovação do ar (ACH) será específica ou diferenciada
• Dependendo do material ou tipo de contaminante utilizado sua coleta e classe de filtragem será diferenciada -  (ANVISA - ABNT)

Projetos especiais ou  ambientes coletivos e de grande porte entre em contato

O custo de um exaustor Airfan com 20w de potencia  por hora ligado é de R$0.0072.  (2011)
Quaisquer especificações técnicas apresentadas no site estão sujeitas a alterações sem prévio aviso Fotos meramente ilustrativas
Os serviços de instalações nunca e em hipotese alguma estarão condicionados ou relacionados ao pagamento, recebimento  ou cobrança dos produtos




Acessórios e Opcionais

Aplicações e Ilustrações

Exaustores Airfan

O Ar que respiramos

Literatura Ambientes

Grades Filtros Dutos

Cálculos

Exaustores Airfan Kit 's

Literatura Filtragem

Literatura Geral Anvisa

Política de Qualidade

Exaustores Airfan Lavabos

Certificado Inmetro

estudos

1957

Divisão Industrial

Localização



Airfan e Caramurú são Marcas Registradas da Eletro Plásticos Caramuru Ltda - Todos os direitos reservados

Rua Gama Cerqueira 147 - São Paulo - SP - Brasil - 01539010 - Fone: 55 11 2915-8999 - 55 11 2915-8580

contato: contato@caramuru.com.br



© Copyright 1997-2017 - Eletro Plasticos Caramuru Ltda - Todos os direitos reservados - Copyright
