Aplicação

Os exaustores SUGAFLUX foram desenvolvidos em meados de 1985, inicialmente devido a necessidade dos fabricantes de equipamentos eletrônicos e similares, em ascenção, de aspirar e filtrar os gases nocivos gerados no momento da fusão da solda com estanho e seu resíduo posterior (HCL, Chumbo, Cádmio, Arsênico. Antimônio e outros), filtrando-o através de um elemento filtral de espuma tendo como finalidade proteção, " relativa ", ao operador do equipamento em uso.



Estes exaustores efetuavam a exaustão porém não protegiam totalmente  o operador dos efeitos nocivos dos gases, devido a não propriedade de adsorção de gases destes elementos fitrais sintéticos.



Adquirindo conhecimento tecnológico a EPC dedicou-se profundamente a pesquisa de produtos mais eficientes aumentando o grau de proteção ao operador. Adotou-se então o Carvão Ativado que conta como principal característica seu poder de adsorção de gases e odores. Impregnado através de técnicas especiais na manta sintética utilizada, produzinos as Mantas de Carvão Ativado com eficiência comprovada.



Atualmente são utilizados em inúmeras aplicações onde se faz necessária a filtragem ou exaustão de gases e odores nocivos ao ser humano e equipamentos.


Acompanhando a evolução de novas tecnologias apresentamos soluções adicionais para exaustão de Máquinas Laser, Cabines de Pintura, Ambientes de Soldas Industriais, com sistemas de exaustão utilizando exaustores centrífugos ou axiais potentes e caixas de filtragem especiais e elementos filtrais planos e plissados de várias classes..

Paralelamente a EPC desenvolveu vários equipamentos relacionados com a qualidade do ar que respiramos. Acompanhando normas ABNT como NBR 16401, 16101, RDC-67, e outras apresentamos as melhores soluções técnicas e eficientes para seu ambiente de trabalho.

Espuma PU - células abertas
Para equipamentos baixa pressão
Quantidade de Carvão: 75g p/ m2

Manta sintética - células mais fechadas
Para equipamentos alta pressão

Quantidade de Carvão: 450g p/ m2



Gases Tóxicos e Odores

Função
O SUGAFLUX aspira com eficiência a fumaça proveniente de operações de soldagem filtrando o ar através do elemento filtral de Carvão Ativado.Esta fumaça gerada pelo fluxo existente na solda é prejudicial a saúde, proporcionando fadiga,olhos irritados e dor de cabeça ao operador em caso de trabalho continuo ocasionando assim desconforto e conseqüente diminuição na produção e qualidade do serviço executado

Conjunto
Os modelos SUGAFLUX são compostos por um exaustor com capacidade de aspiração bem dimensionada, grades plásticas de proteção, elemento de carvão atvivado.Alguns modelos com uma haste flexível metálica emborrachada, tipo  heavy duty, especialmente desenvolvida em função de seu manuseio, e um terminal tipo morsa para fixação em bancada.






Filtragem com Carvão Ativado









Mantas para Cabines de Pintura



  Não ocupa espaço na bancada


  Não ocupa espaço na bancada
Posue Flange para acoplamento em duto flexível


Tabela de características de adsorção  do Carvão Ativado >>

Podemos produzir mantas com maior ou menor quantidade de carvão aplicada
sob encomenda



O CARVÃO ATIVADO

Há muitos anos os egípcios descobriram que carvão de madeira podia ser usado para purificar outros produtos e podia tambem ser utilizado como medicamento.

Atualmente Carvão Ativado é usado para remover a coloração, cheiro e sabor de um grande número de produtos líquidos , portanto, podemos utiliza-lo desde aplicações simples que variam de aquários a filtros de geladeira, sistemas industriais complexos como estações de tratamento de águas residuais ou sistemas para produzir antibióticos.

O Carvão Ativado é utilizado com eficiencia tambem na purificação do ar, filtragem de gases e odores de produtos químicos , como solventes, ácidos e inúmeros produtos gasosos nocivos.

O QUE FAZ CARVÃO ATIVADO TAL MATERIAL VERSÁTIL ?

Em primeiro lugar, o processo de adsorção deve ser analisado para melhor compreender como o Carvão Ativado atua. A Adsorção é um processo pelo qual os átomos na superfície de um sólido atrai e retem moléculas de outros compostos. Estas forças de atração são conhecidas como as forças de Van der Waals . Por conseguinte, devido ao fato de que este fenómeno ocorrer apenas na superfície, quanto maior a superfície disponível em um sólido, mais adsorvente o será.

O Carvão Ativado é um produto que tem uma estrutura reticular cristalina semelhante ao da grafite. É extremamente poroso e pode desenvolver uma área de 1800 m2 de superfície ou maior por grama de carbono.

Todos os átomos de carbono sobre a superfície de um cristal pode atrair as moléculas desses compostos que produzem uma cor indesejável, o cheiro ou gosto. O que estabelece a diferença quando considerando Carvão Ativado é a quantidade de átomos disponíveis na superfície que realizam o processo de adsorção. Isto quer dizer, a ativação de qualquer carbono consiste em "multiplicar" a área superficial criando uma estrutura porosa. Deve ser mencionado que a área de superfície de carvão ativado é interna. Para entender melhor o quão grande ele é, vamos imaginar um pedaço de carbono pesando um grama. Agora, vamos moer aquele pedaço muito finamente para aumentar a sua superfície; vamos obter uma área de 3-4 vezes a área aproximada por m2. Quando nós ativamos o carvão podemos multiplicar esse valor por 200 a 450 vezes.



Filtragem do Ar através de Carvão Ativado
Os modelos SUGAFLUX sãor fornecidos com filtro de ar de Carvão Ativado de grande eficiência que efetuará a adsorção das partículas de fumaça devolvendo então o ar filtrado ao ambiente de trabalho.Os Elementos Filtrais devem ser substituidos a cada 3 meses ou 600 horas de trabalho em média. ( referência )
Os modelos com haste flexível metálica super resistente permitem o posicionamento do miniventilador na maneira mais necessária e eficaz a sua utilização.
A Linha SUGAFLUX M  foi desenvolvida com a finalidade de ser utilizado em cima da mesa de trabalho ocupando pouco espaço porem aliando uma altíssima eficiência a um custo reduzido.
Pode ser fornecido com grades tipo venezianas que possibilitam seu giro a cada 90o direcionando a exaustão e saída do fluxo do ar como desejado.

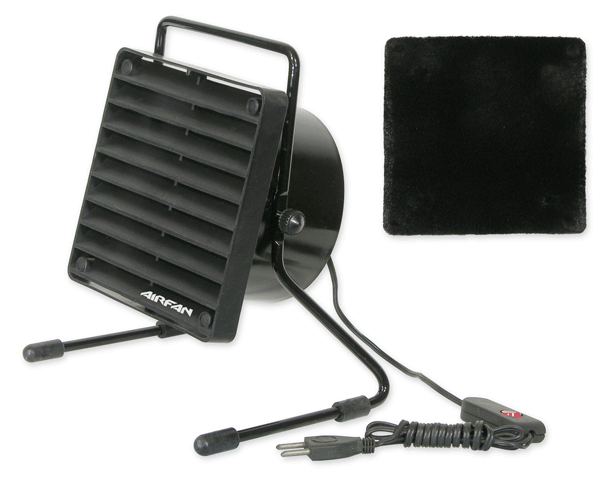

A Linha 2M, 3M e R15M é composta com ventiladores fabricados pela EPC fixados por uma suporte rígido metálico possibilitando inclinação  na melhor maneira desejada


Nosso Depto técnico pode auxiliar no desenvolvimento de seu sistema de exaustão ou projeto efetuando os cálculos, sugerindo e  indicando os equipamentos necessários e soluções técnicas possíveis para seu ambiente, de acôrdo com o contaminante existente.




Modelos de mesa
Modelo de mesa com saída ø 142 MM

Caracteristicas dos Elementos Filtrais de Carvão Ativado EPC

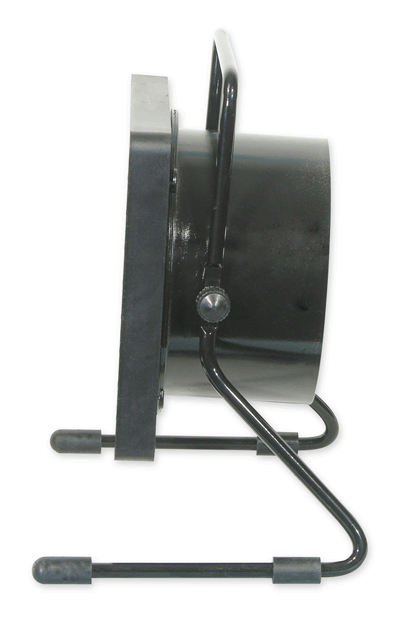

 Permitem inclinação

 Material : Espuma PU  sintética impregnada
 Quantidade de Carvão: 75g p/ m2
Tabela de características de adsorção  do Carvão Ativado >>




SUGAFLUX 200 - ALTA VAZÃO E POTENCIA ø 200mm
Sugaflux 200
Utilização em Bancadas Industriais - Contrôle de Vazão



Aplicações:
A Linha SUGAFLUX destina-se a todo local onde são executadas operações de lixamento, polimento, equipamentos geradores de poeira ( solidos e gases ) que são lançados no ambiente de trabalho .
Em locais onde são lançados somente sólidos em suspensão no ar utiliza-se Manta G4 ( Elemento Filtral ) que serão retidos pelo elemento filtral devolvendo o ar limpo ao ambiente ou exauridos via dutos.






SUGAFLUX CENTRÍFUGOS - ALTA VAZÃO E POTÊNCIA

Conjuntos para trabalhos localizados ou ambientes com substâncias voláteis, tóxicas ou irritantes . Os conjuntos podem utilizar Filtros para Pós (Sólidos) ou Carvão Ativado para gases e odores ou ambos.

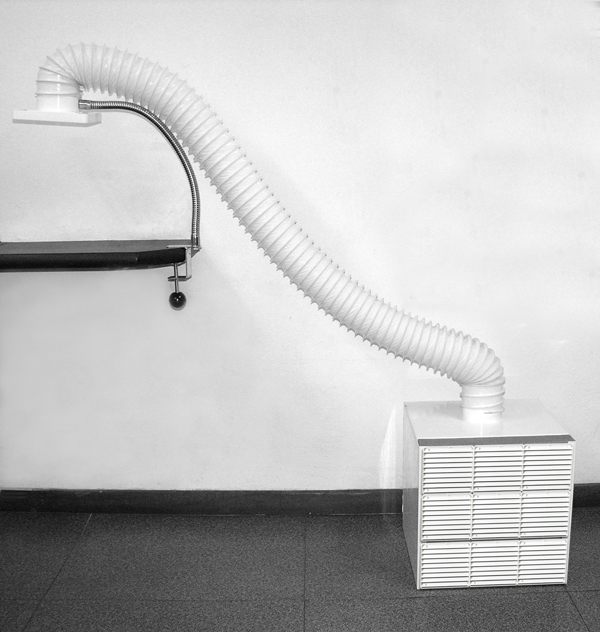

Sistemas Exaustão Móvel compostos com exaustores APC100 e APC 200 e CCA 500
Motores de 1/5 hp APC 100 ou 1/2 hp APC 200 ou 1 hp APC 230 e acima
Captores Posicionadores e dutos Flexíveis em PVC ou Alumínio
Os equipamentos são selecionados de acôrdo com o ambiente de trabalho e suas dimensões
São utilizados em várias situações onde necessite Captação e Filtragem de Pós, Poeira, Gases, Odores, Fumos, utilizando a classe de filtragem adequada.
Caixas de Coleta e Filtragem

Aplicações: Médios e grandes ambientes dedicados em Industrias Química, Eletrônica, Alimentícia, Metalúrgica, Mineração, Laboratórios, Hospitais, Farmácias Magistrais
Conjunto: Modulares independentes podendo serem fornecidos Kit's de acordo com a necessidade do cliente

Ambientes Confinados - Exaustão e Insuflamento de Ar
Utilizados como insufladores de ar os modelos Airfan APC 100 e Airfan APC 200 em ambientes confinados onde são executadas operações com pessoal presente com a finalidade de suprimento de ar nestes ambientes.
Fornecidos com dutos flexíveis e acessórios
Aplicações:
Tanques de combustíveis, Limpeza em Caixas de água, Subsolos, Silos, Galerias, Poços, Túneis, Escavaçôes, Demoliçôes, e locais onde for necessária renovação de ar devido normas atuais existentes.
ABNT NBR 14787
NR-33
Gases perigosos em locais confinados
Gases explosivos





• Kit de Insuflamento Móvel APC 200
Insuflamento de Ar em Subsolos Confinados

Gases presentes




Eliminação de Gases e Vapores - Insuflamento Ar Fresco
Exaustão - Limpeza de Tanques
Exaustão de Gases e Vapores
Exaustão de Gases e Fumaça





APC 100 Centrífugo
APC 200 Centrífugo
APC 230 Centrífugo
APC 400 Centrífugo

Sistemas com exaustão centralizada






As Caixas de Filtragem são desenvolvidas com vários estágios de elementos filtrais de acordo com a vazão, pressão e contaminante a ser filtrado.

• Kit de exaustão
Caixa 500 x 500 x 500mm
Vários Estágios - Planos e Plissados
Posicionadores flexíveis para dutos

ø 100 - ø 125 - ø 150 - ø 250 mm
Sistemas Exaustão com APC 200 e CCA 500
Sistemas Modulares de acordo com sua necessidade
Dutos em PVC Flex ou Alumínio Semi Flexível
Aplicações especiais e Maquinas Laser - Varias opções


• Kit de exaustão com motor interno

Sistemas Modulares de acordo com sua necessidade
Dutos em PVC Flex ou Alumínio Semi Flexível
Aplicações especiais e Maquinas Laser - Varias opções

Coleta e Filtragem de Ar de alta eficiência para Maquinas Laser >>


Caixas para Maquinas Laser CCA 1400
1400 mm x 500 mmx 500 mm
Entre em contato sobre especificações Técnicas







Des Modelos AC dimensões Tensão VCA Watt Amp RPM dB(A) Peso gr Pressão mm H2O Vazão m3/min Vazão CFM Vazão lts/seg Suporte Fixação Mancais
Sugaflux 1R 120x120x56 127/220 15 0.18 2900 36 1500 4 2.80 98 49 Metálico Rolamento
Sugaflux 2R 165x165x56 127/220 18 0.20 2400 39 1800 10 6.40 227 107 Metálico Rolamento
Sugaflux 2RHB 165x165x56 127/220 35 0.30 3100 58 2000 18 7.00 240 115 Metálico Rolamento
Sugaflux R15 170x170x100 127/220 23 0.32 3200 42 1800 9 5,60 198 94 Metálico Rolamento
Sugaflux 2RM 170x170x90 127/220 18 0.20 2400 39 1800 10 6.40 227 107 Metálico Rolamento
Sugaflux 2RM HB 170x170x90 127/220 35 0.30 3100 58 2000 18 7.00 240 115 Metálico Rolamento
Sugaflux 200 ø 200x170 127/220 80 0.80 3400 70 2000 28 16 580 274 Metálico Rolamento
Sugaflux APC 100   127/220 150 1/5 hp 3500 60 10000 55 8.30 296 140 Metálico Rolamento
Sugaflux APC 200   127/220 350 1/2 hp 3500 62 13000 80 12.3 436 206 Metálico Rolamento
Sugaflux APC 230   127/220 750 1 hp 3500 62 32000 120 22 830 395 Metálico Rolamento

* Alguns modelos podem ser trifásicos se solicitados
Qualidade - Confiabilidade - Custo reduzido
Assistencia Técnica Permanente


* Os novos modelos SUGAFLUX são os únicos bi voltagem selecionada através de chave no proprio interruptor

* Verificar dimensões adicionais nos desenhos técnicos

* Quaisquer especificações técnicas apresentadas no site estão sujeitas a alterações sem prévio aviso * Fotos meramente ilustrativas
